Bodenverladung von Tankwagen dank transportabler Schlauchunterstützung
Ergonomisch und sicher
Was tun, wenn eine Verladestation für die Obenverladung vorhanden ist, aber mitunter Containerfahrzeuge und Tankwagen befüllt werden müssen, die eine Bodenverladung fordern? Eine mögliche Lösung besteht in der Erweiterung der Verladestation um eine transportable Schlauchunterstützung. Entwickelt und realisiert haben wir dieses flexible Schlauchhandlingsystem für einen Kunden, der im Fall einer Bodenverladung – zum Beispiel von Flexitanks bzw. Flexitainern – bis dato improvisieren musste und damit unzufrieden war. Sowohl unter Ergonomie- und Sicherheits- als auch unter Effizienzaspekten. Vor allem, dass der schwere Produktschlauch vom Bediener mit Muskelkraft bewegt und in die Anschlussposition gebracht werden musste, war dem Kunden ein Dorn im Auge.
Schlauchunterstützung flexibel – egal wann und wo

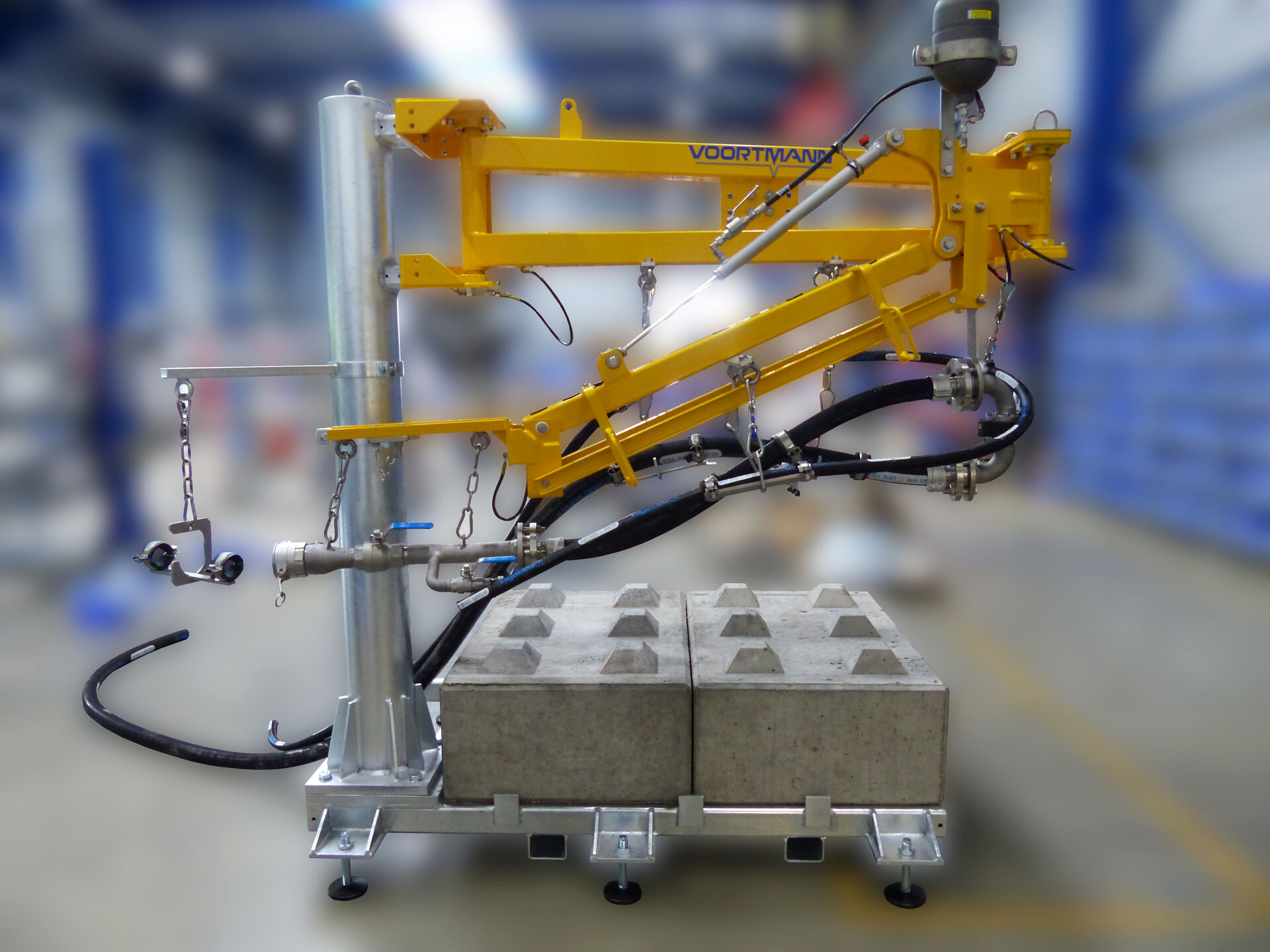

Da der Kunde im Rahmen seiner in Eigenregie entwickelten Lösung bereits eine Verrohrung bis hinunter auf Bodenniveau vorgenommen hatte, bestand unsere Aufgabe darin, das reine Schlauchhandling ab Rohranschluss zu optimieren. Die dafür erforderliche Schlauchunterstützung sollte aber zugleich das Kriterium erfüllen, nicht ständig im Weg zu sein. Denn Flexitainer bzw. Flexitanks, die eine Bodenverladung erfordern, kommen beim Kunden sehr unregelmäßig vor. Mitunter wochenlang gar nicht. Dementsprechend war für die Bodenverladung eine transportable Schlauchunterstützung gewünscht, die nicht nur an sich platzsparend, sondern auch mittels Gabelstapler verfahrbar ist. Unsere Konstrukteure haben sich an die Arbeit gemacht und eine entsprechende Lösung entwickelt. Sie besteht aus Schlauchunterstützung, die auf einem Rahmen montiert ist und sich zudem platzsparend an der Standsäule in einer Parkposition arretieren lässt. Zu berücksichtigen waren bei der Konzeption auch die Themen Stabilität und Lastenausgleich. Einerseits muss das System in sich austariert sein und sicher mit dem Gabelstapler anhebbar sein. Andererseits müssen durch die Bewegung der Schlauchunterstützung auftretende Momente aufgenommen werden. Für beides sorgen auf dem Grundrahmen platzierte Gewichte.
Schlauchunterstützungen in Form von Gelenkarmen sind eine unserer Spezialitäten. Hier finden Sie alles zu den allgemeinen Vorteilen von Schlauchhandlingsystemen
Einfache und sichere Handhabung

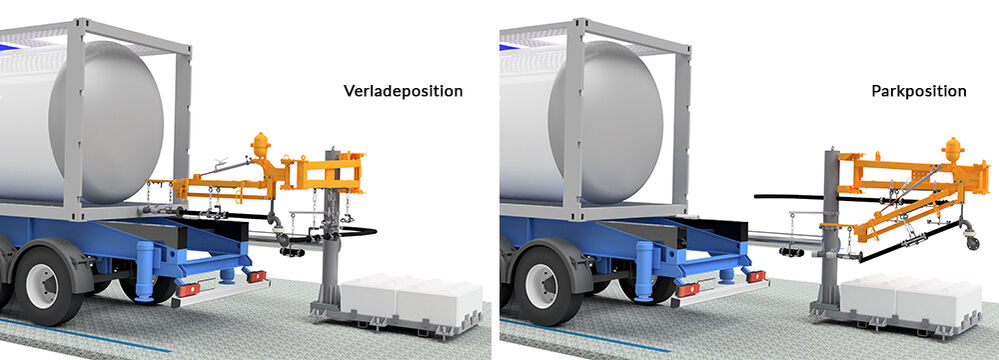

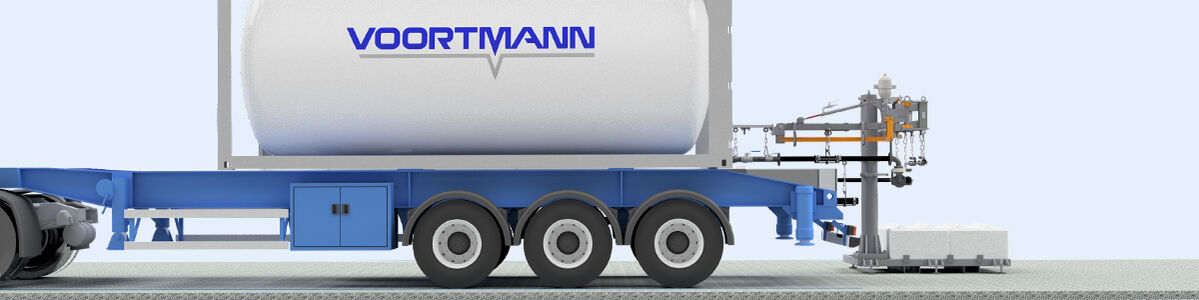

Einmal an den Einsatzort hinter dem zu beladenen Tankwagen positioniert, lässt sich die Schlauchunterstützung mit wenigen Handgriffen an die anlagenseitigen Leitungen andocken. Anschließend wird sie aus der Parkhalterung gelöst und der Schlauch kann nun mittels Hebe-, Senk- und Schwenkbewegungen in die Anschlussposition am Container bzw. Tankwagen manövriert werden. Ein gashydraulischer Gewichtsausgleich erleichtert die Arbeit dabei zusätzlich. Geführt wird an der Schlauchunterstützung neben dem Produktschlauch auch ein Schlauch für die Gasrückführung. Ist der Befüllprozess abgeschlossen, wird die Schlauchverbindung wieder entkoppelt und der Gelenkarm an der Standsäule in der Parkposition arretiert. Das System kann nun sicher abtransportiert werden.
Diverse andere Lösungen von VOORTMANN
Die hier gezeigte transportable Schlauchunterstützung ist nur ein Beleg dafür, wie wir kundenspezifisch Lösungen realisieren. In der Bodenverladung und darüber hinaus. Neben diesem System sind auch andere Verladesysteme als transportable Variante möglich, beispielsweise mit einem Bodenverladearm aus Rohrleitungen. Eine mobile, anschlussfertige Abfüllstation für IBC Container haben wir ebenfalls entwickelt. Egal, welche Herausforderung im Bereich Verladung es zu bewältigen gibt, wir finden garantiert die passende Lösung für Ihre Anforderung. Sprechen Sie uns an.
