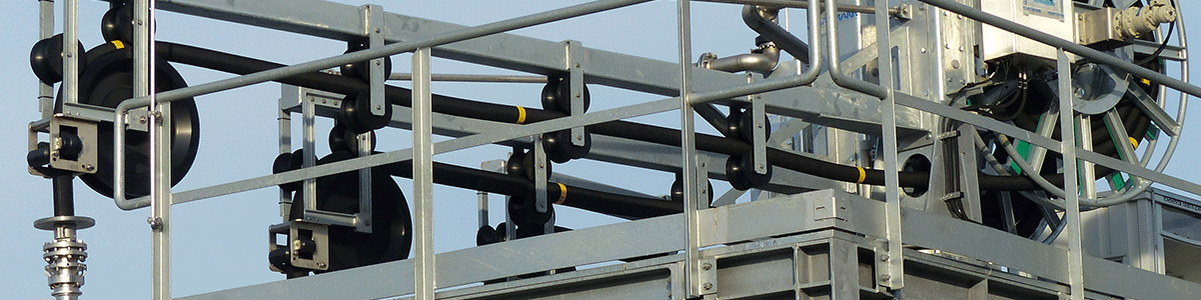

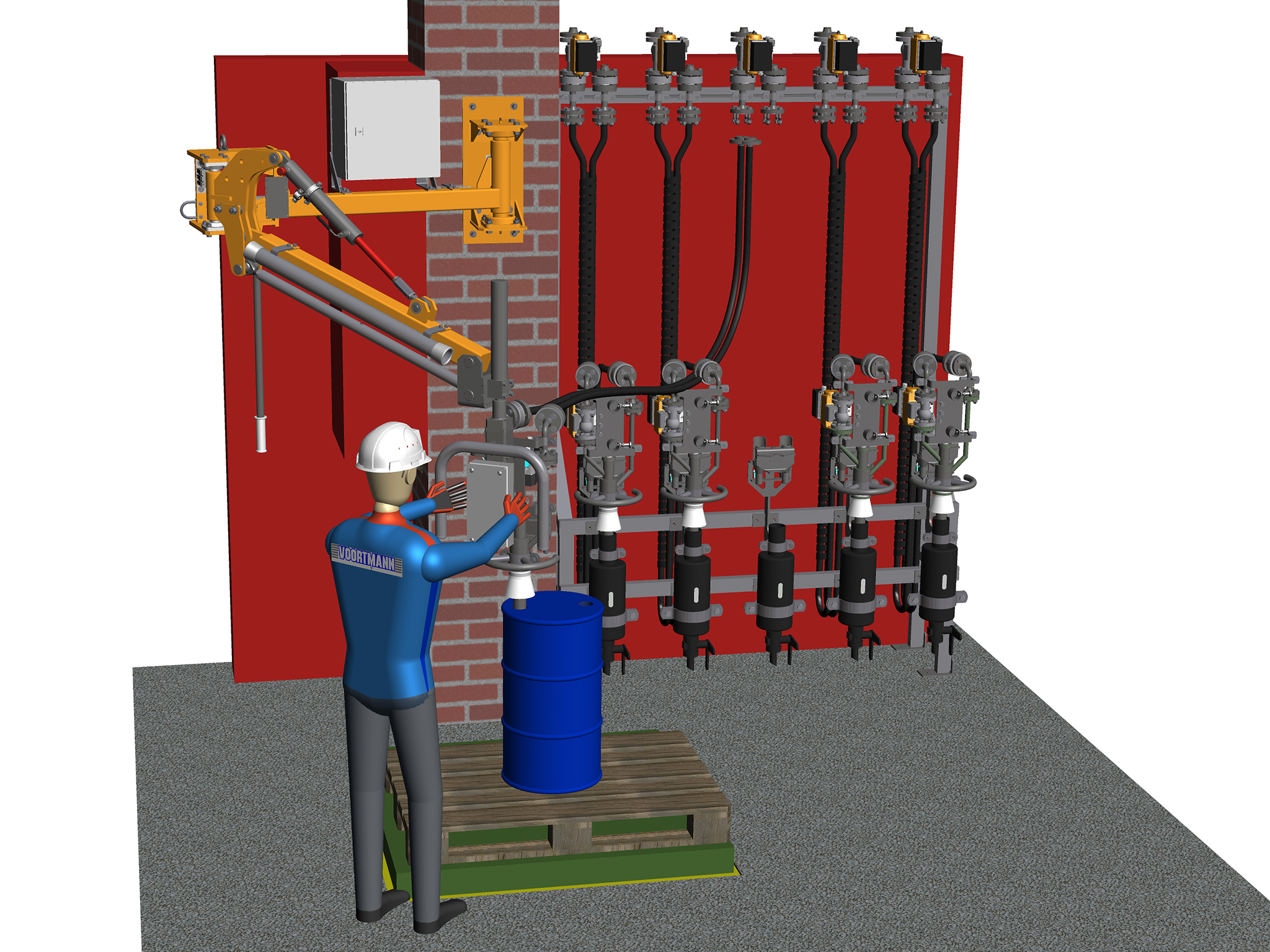

Schlauchverladesysteme

Flexible Verladesysteme, um Fluide über Schlauchleitungen umzuschlagen

Unsere konstruktiven Lösungen sind so vielfältig wie der Einsatzbereich von Schlauchleitungen. Sie reichen von der Schiffs-Restentleerung bis zur Mehrfachverladung von Gefahrstoffen in Straßentankfahrzeuge.

Biegsame Schlauchleitungen bieten den Vorteil, dass sie besonders Platz sparend angeordnet werden können. Gleichzeitig lässt sich ein großer Arbeitsbereich abdecken. Um die Schläuche aufzunehmen und die Schlauchlänge zu bevorraten, nutzen wir spezielle Tragkonstruktionen mit verfahrbaren Rollen oder auch Schienensysteme mit Federbalancer.

Unsere Schlauchverladesysteme können mit allen Schläuchen betrieben werden, die im Betrieb ausreichend biegsam sind. Bei allen Systemen ist uns wichtig, dass die Anlagen nicht nur sicher, sondern auch ohne großen Kraftaufwand und ergonomisch bedienbar sind.

Einsatzbereiche

Schlauch-Nennweiten:

  • Schlauchroller DN 25 (1“) bis DN 50 (2“)
  • Schienensystem DN 25 (1“) bis DN 80 (3“)
  • Schlauchtrommel DN 40 (1 1/2“) bis DN 100 (4“)
  • Schlauchturm DN 100 (4“) bis einschließlich DN 150 (6“)
  • andere Abmessungen auf Anfrage

Anschlüsse:

  • Flanschverbindungen
  • Kupplungen
  • sonstige Öffnungen

Ausführungsvarianten

Werkstoffe

Tragkonstruktion:

  • Stahl
  • Edelstahl

Bedienung

  • manuell
  • pneumatisch
  • hydraulisch

Optionen

  • Schlauchleitungen
  • Adapterstücke
  • Absperrarmaturen
  • Sicherheitstrennkupplungen
  • Anschlusskupplungen
  • Endlagenerfassung
  • Und Weitere

Zubehör

  • Parkarretierung
  • Federbalancer
  • Signalisierungvorrichtungen
  • Hydraulikaggregat als Antriebseinheit
  • Steuerungen inkl. Bedienpult
  • Und Weitere

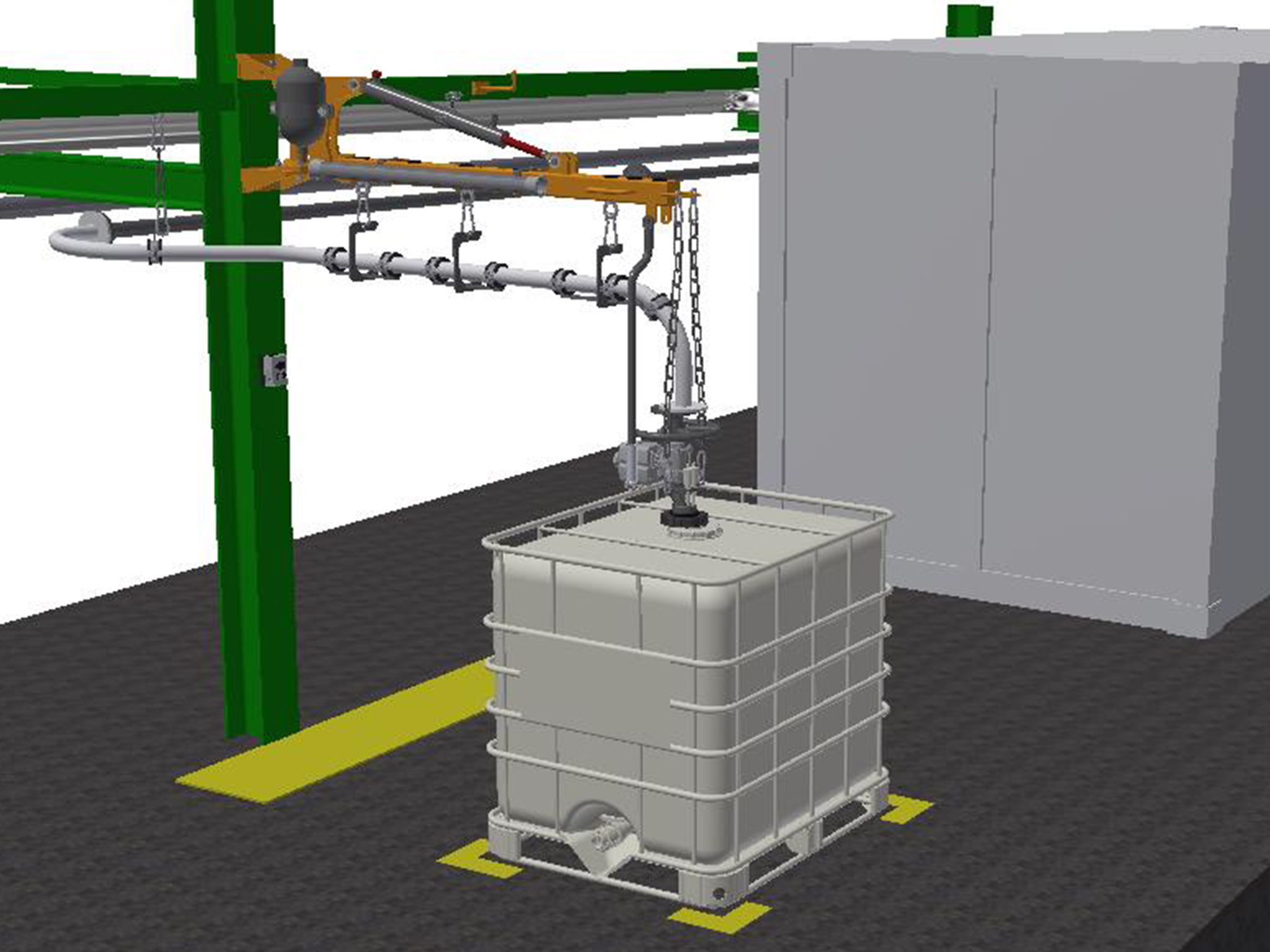

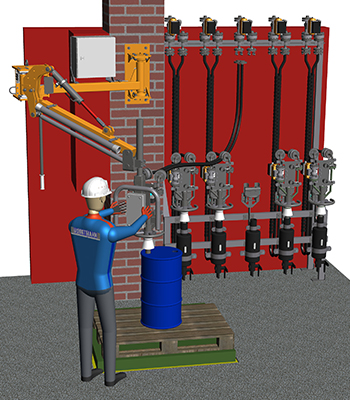

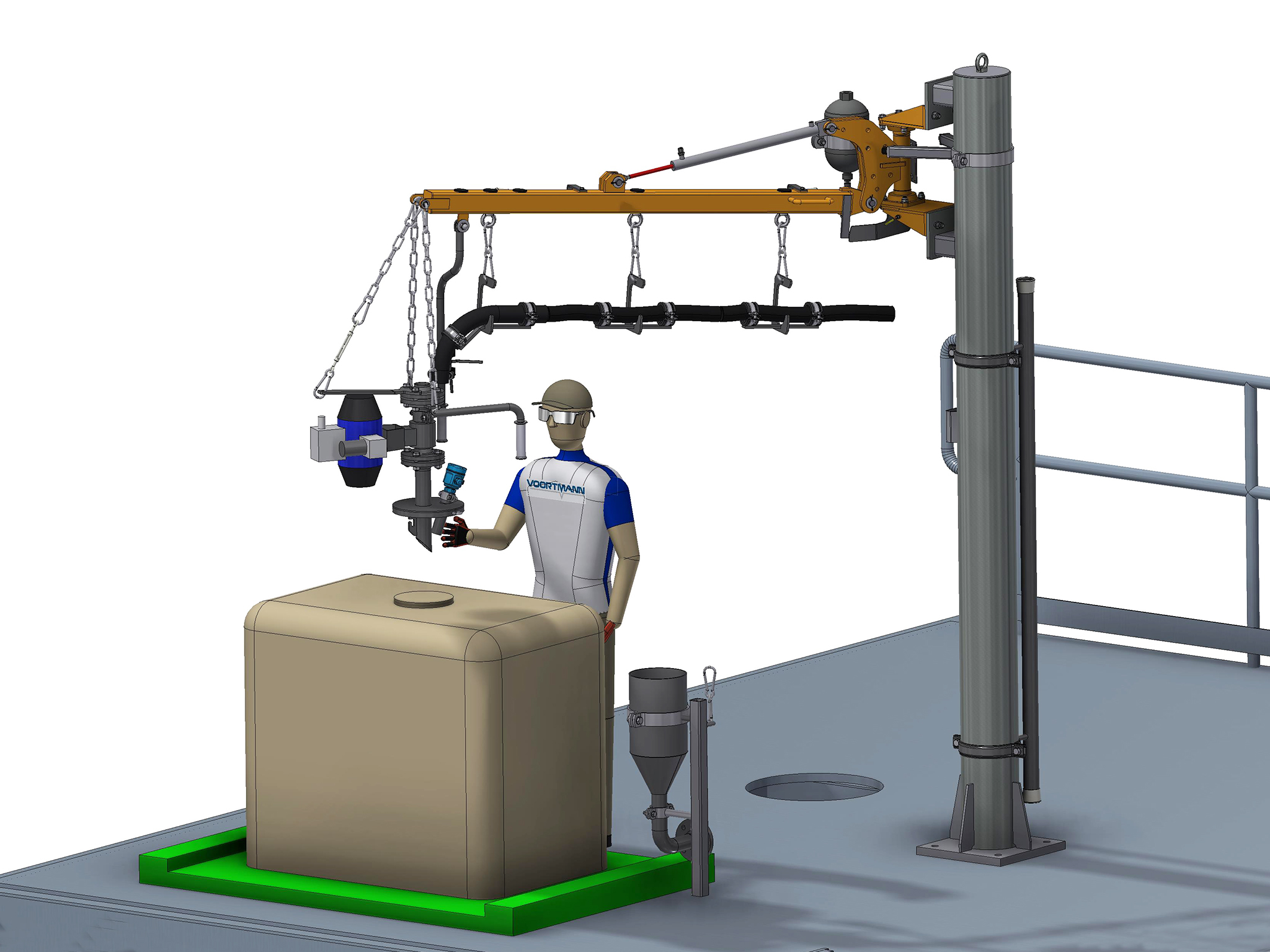

siehe auch:

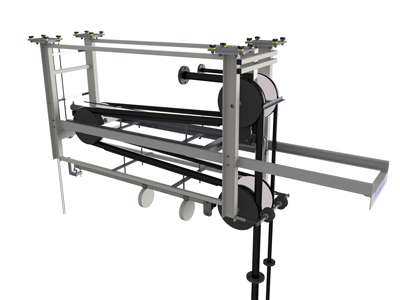

Der Schlauchroller kann ein bis zwei Schlauchleitungen aufnehmen und zeichnet sich durch einen geringen Platzbedarf aus. Das System ist besonders geeignet, um mit den fahrzeugseitigen Schlauchenden große Höhenunterschiede zu überbrücken.
Der Tragrahmen wird deckenseitig montiert. Im stabilen Rahmen ist der Schlauch über Rollen geführt. Während der anlagenseitige Schlauchanschluss fest steht, wird das fahrzeugseitige Schlauchende mit Hilfe eines Fahrwagens an die erforderliche Höhe angepasst.

Beispiel

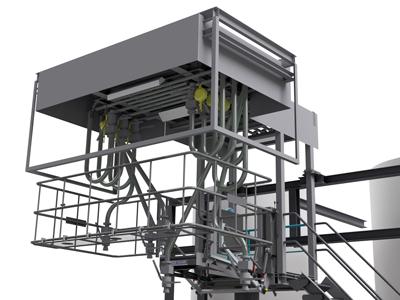

Das System ist geeignet, um große Arbeitsbereiche abzudecken. Anlagenseitig befindet sich ein fester Anschluss für die Schlauchleitung. In einer Führungsschiene läuft ein Federbalancer, der den herab hängenden Schlauch trägt. Der Bediener zieht den fahrzeugseitigen Schlauchanschluss von Hand in die gewünschte Position.

Beispiel

Der Standfuß der schwenkbaren Schlauchtrommel ist anlagenseitig montiert und der Schlauch auf der Trommel aufgerollt. Über einen Ausleger mit Rollen wird der Schlauch beim Abwickeln horizontal geführt. Das fahrzeug- bzw. schiffseitige Schlauchende hängt im Anschlussbereich senkrecht.

Beispiel

Zur Schiffsverladung stehen hier zentral verschiedene Produkte zur Verfügung. An dieser schmal bauenden, turmartigen Stahlkonstruktion sind die einzelnen Schlauch- oder Rohr-/Schlauchleitungen vertikal geparkt. Je nach Produkt entnimmt der Bediener mit Hilfe eines mobilen Krans die benötigte Leitung aus ihrer Halterung und senkt sie über eine Seilwinde vor den Befüllanschluss am Schiff ab.
