Bodenverladearme

Mit Sicherheit effizient Verladen - Untenverladung mit breitem Einsatzbereich

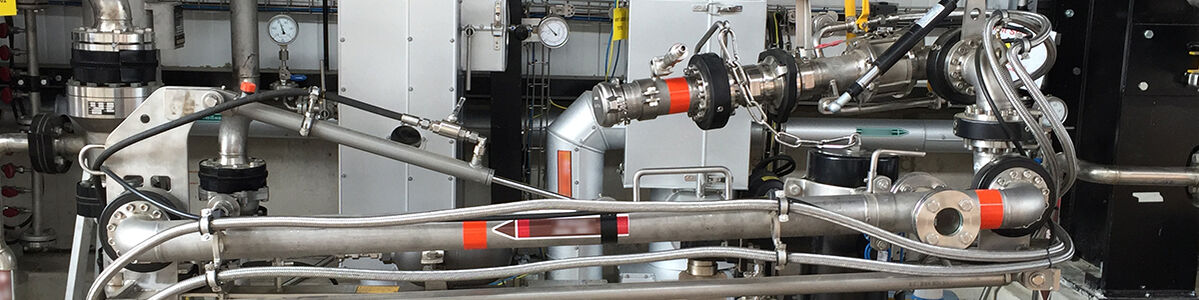

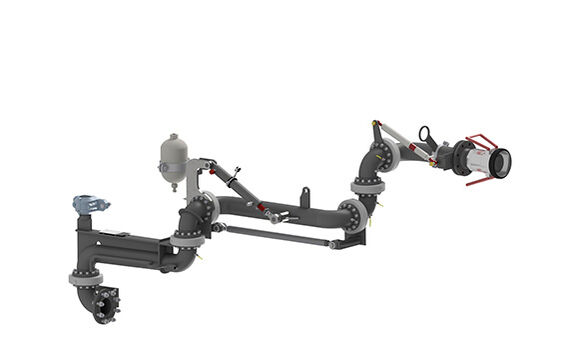

Bei der Bodenverladung (Bottom-Loading) befindet sich der Anschluss am Fahrzeug oder Behälter im Bodenbereich seitlich oder am Heck des Fahrzeugs. Bodenverladearme dienen zum Befüllen oder Entleeren und schließen über einen Flanschanschluss oder eine Kupplung an das Fahrzeug an. Über ein Trennsystem stellen wir sicher, dass sich der Verladearm im Notfall rechtzeitig vom Fahrzeug löst.

Unsere Bodenverladearme sind sehr robust. Ein oder mehrere Verladearme können an einer Standsäule montiert werden. Um bei einer Befüllung Produktgase abzuführen, wird ein separater Bodenverladearm direkt neben dem Produktarm angeordnet.

Für die flexible Verbindung der festen Rohrkonstruktion werden unsere eigenen VOORTMANN-Drehgelenke eingesetzt, die über ein TA-Luft-zugelassenes Dichtsystem verfügen.

Einsatzbereiche

Nennweiten:

  • DN 50 (2") bis einschließlich DN 150 (6")

Fahrzeuge:

  • Straßentankfahrzeuge
  • Eisenbahnkesselwagen
  • Behälter

Anschlüsse:

  • Flanschverbindungen
  • Kupplungssysteme

Ausführungsvarianten

Werkstoffe

  • Stahl
  • Edelstahl
  • bei Bedarf ETFE-Innenauskleidung

Bedienung

  • manuell

Optionen

  • Beheizung – als elektrische Begleitheizung, Rohrbegleitheizung oder Mantelheizung
  • Isolierung – Blech/Wolle, Armacheck oder konfektionierte Isolierkissen
  • Sicherheitstrennkupplungen
  • Anschlusskupplungen
  • Armaturen – Kugelhähne, Absperrklappen, Schaugläser
  • Parkpositionserfassung
  • Anflanschüberwachung
  • Schwenkwinkelbegrenzung
  • Und Weitere

Zubehör

  • Standsäulen
  • Parkarretierung und Verriegelungssysteme
  • Signalisierungvorrichtungen
  • Und Weitere
siehe auch:

Für alle gängigen Produkte. Die Reichweite der Bodenverladearme ist variabel und ausreichend groß, so dass das Fahrzeug nicht exakt positioniert sein muss.

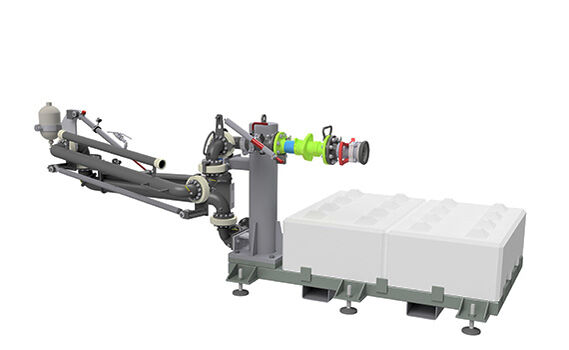

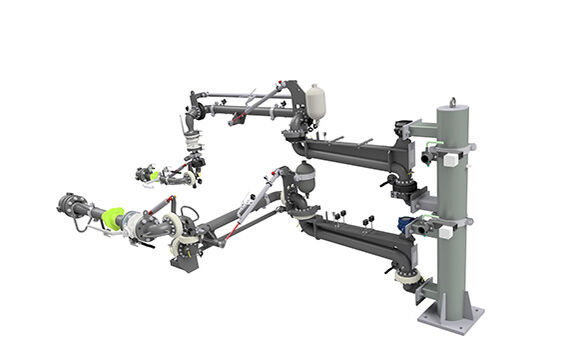

Oft werden an einer Standsäule mindestens zwei Bodenverladearme montiert. Müssen sich hier die Verladearme überkreuzen können, berücksichtigen wir das konstruktiv in der Ausführung.

Beispiele

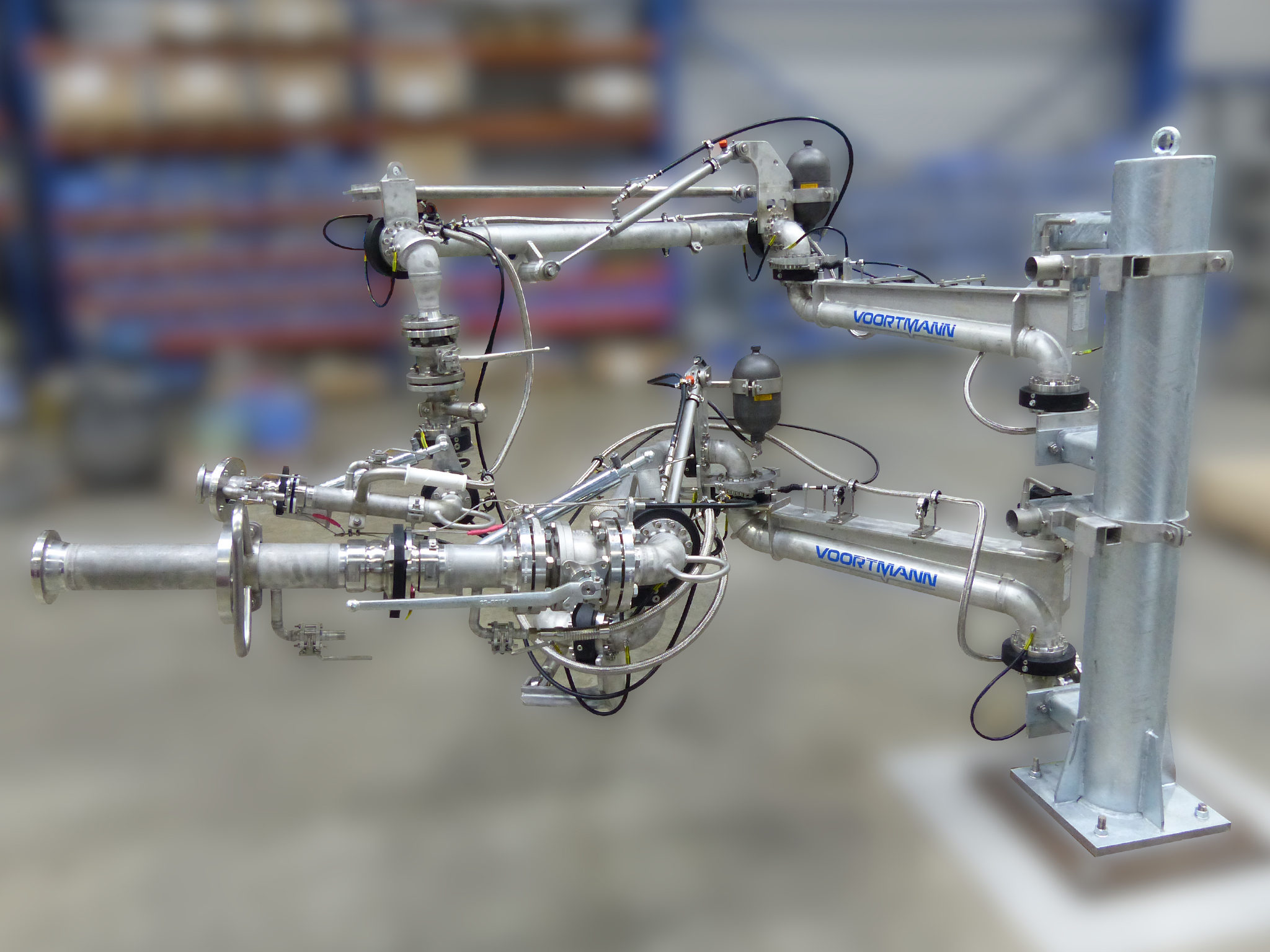

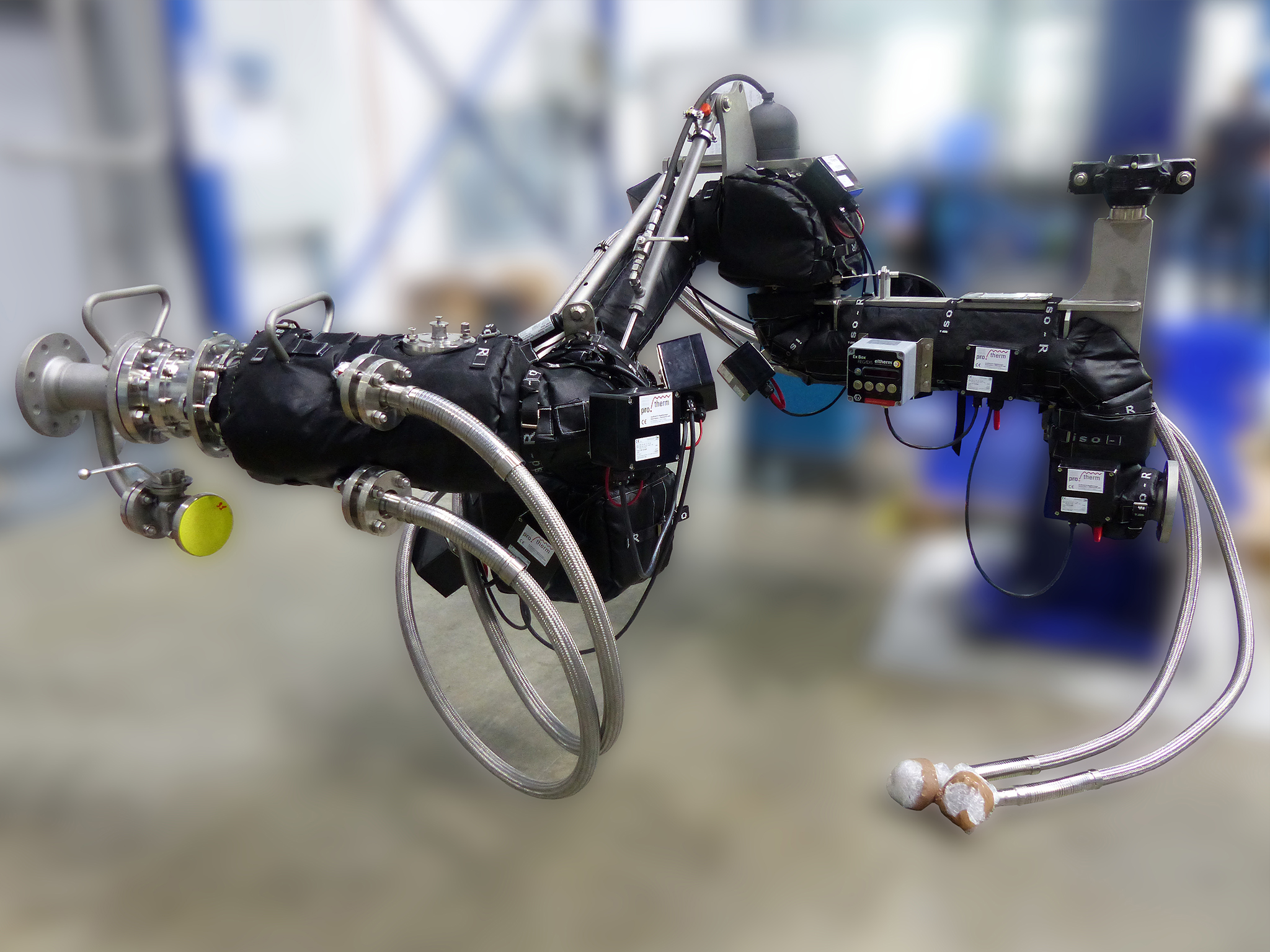

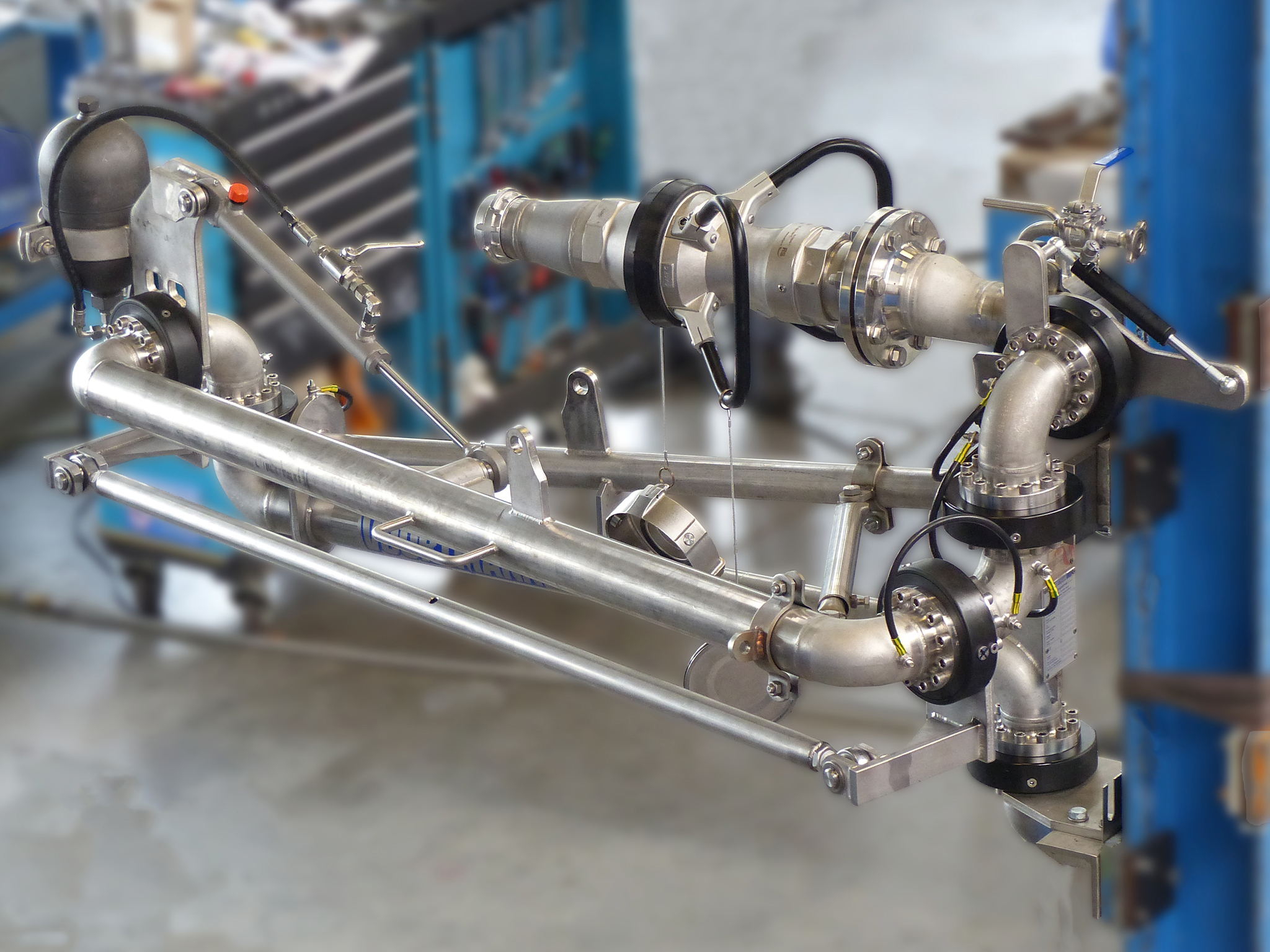

Bodenverladearm:

  • Produktarm DN 80
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • für NH3-Flüssigphase

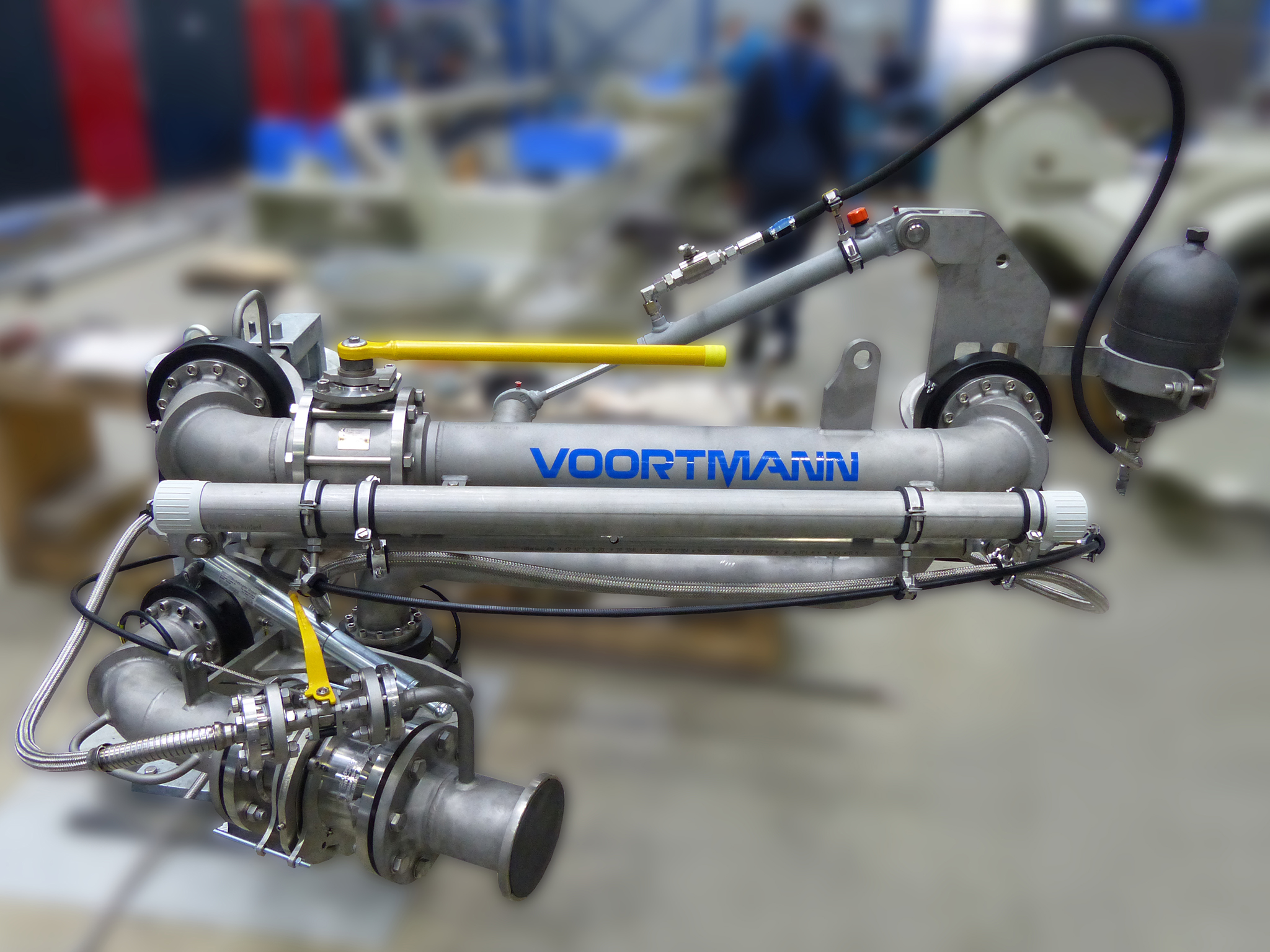

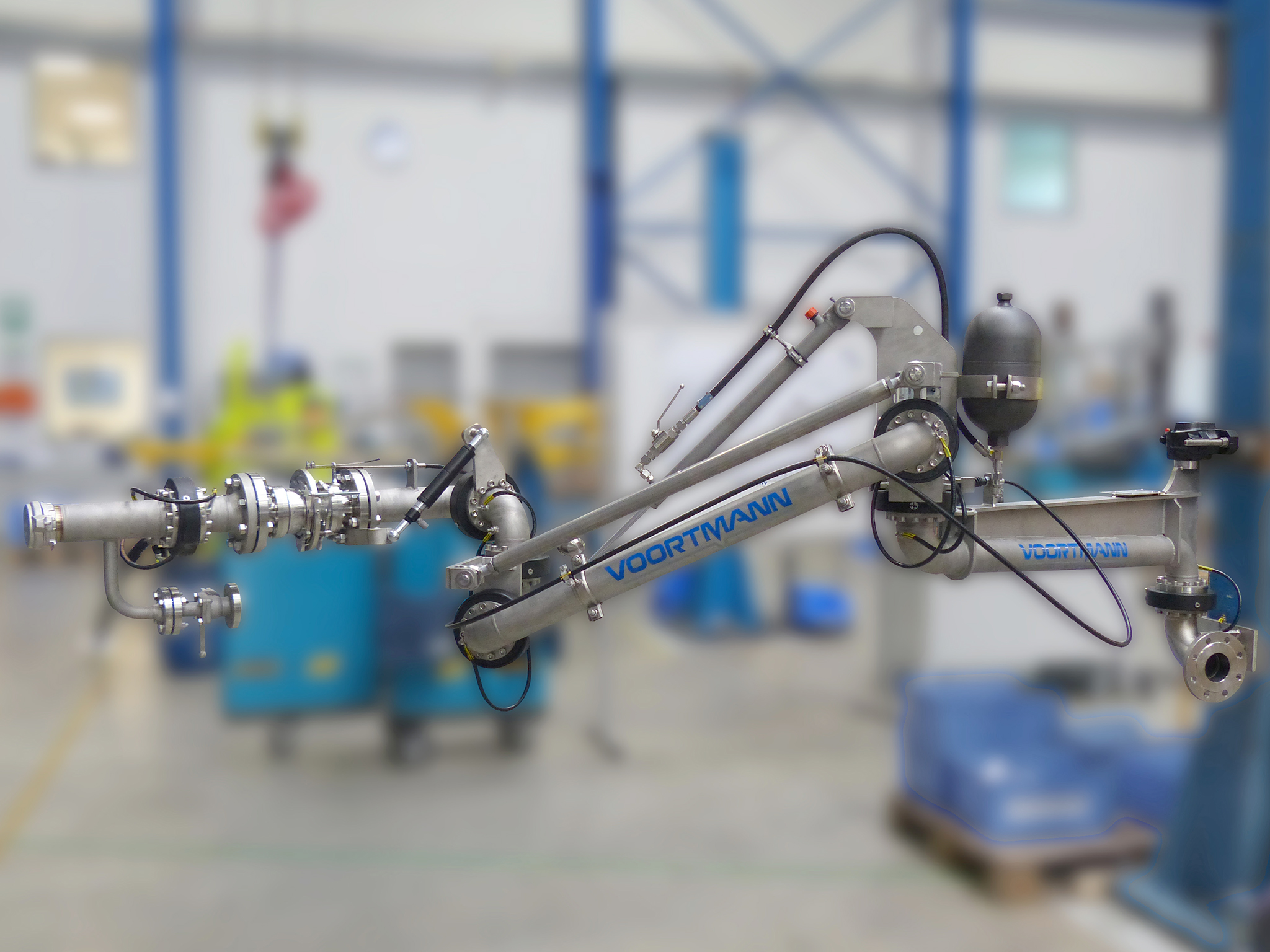

Bodenverladearm:

  • Produktarm DN 80
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • für NH3

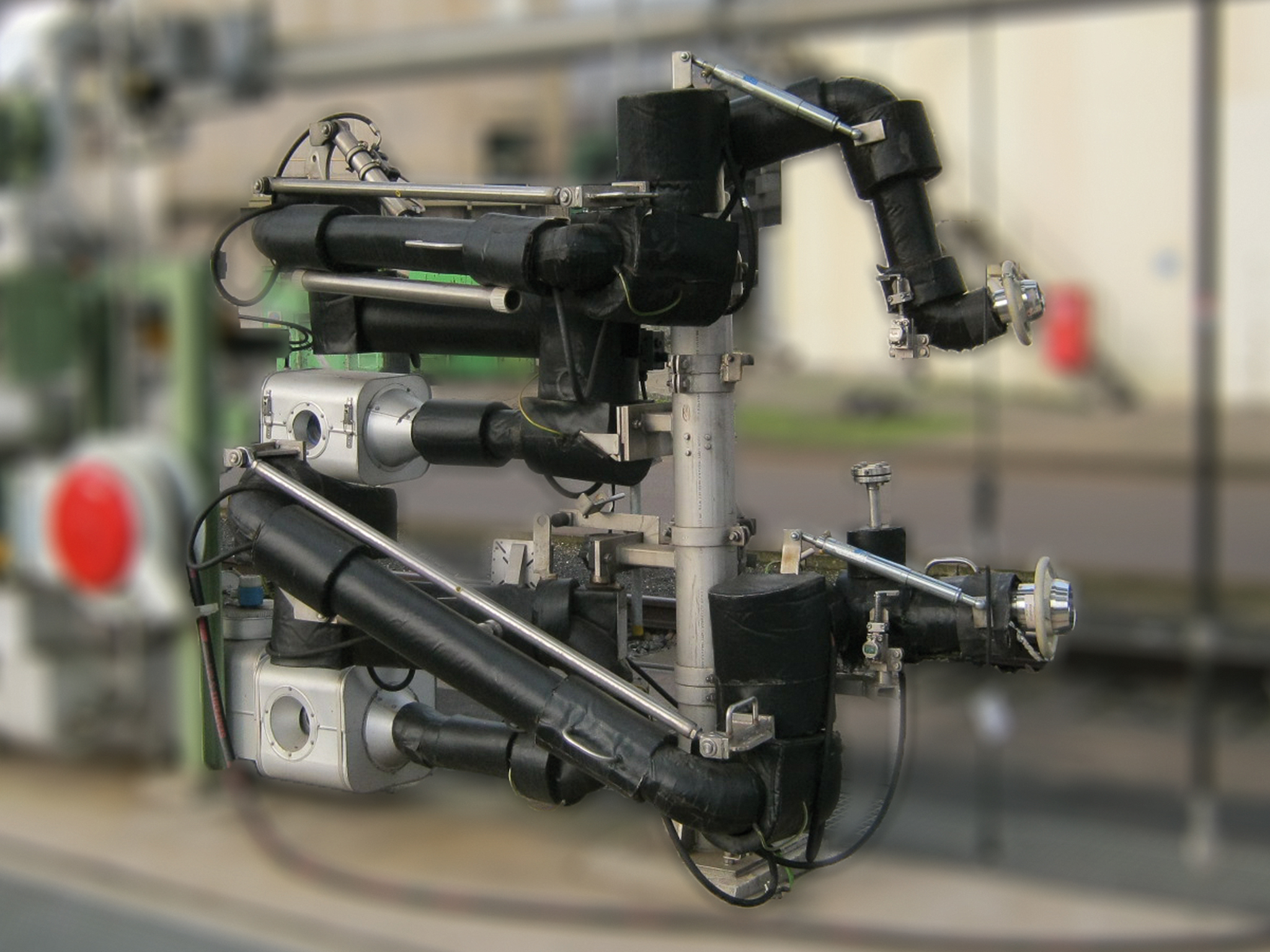

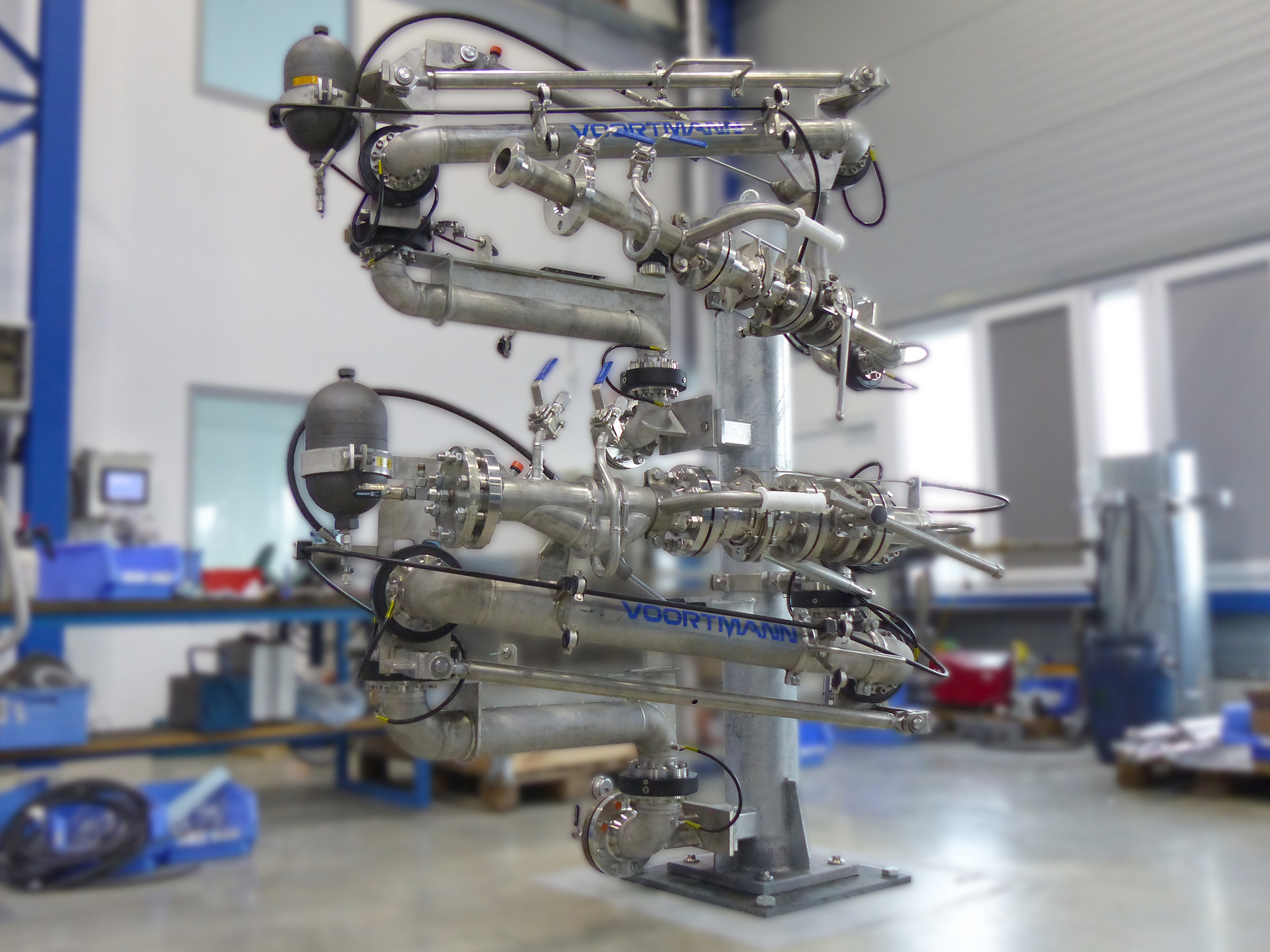

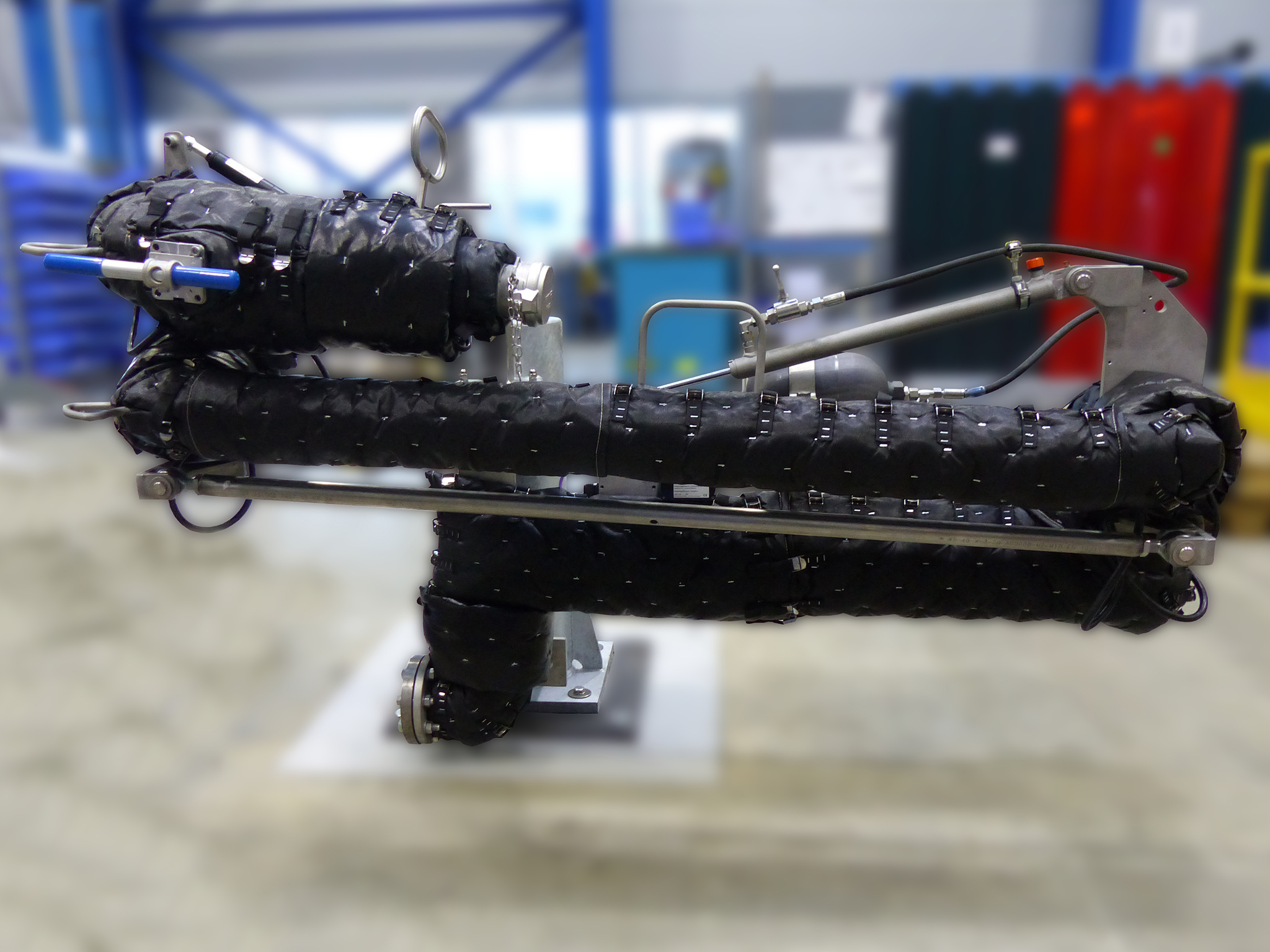

Bodenverladestation:

  • Produktarm DN 80
  • Gasarm DN 50
  • mit Standsäule
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • isoliert und elektrisch beheizt
  • für Nitrobenzol

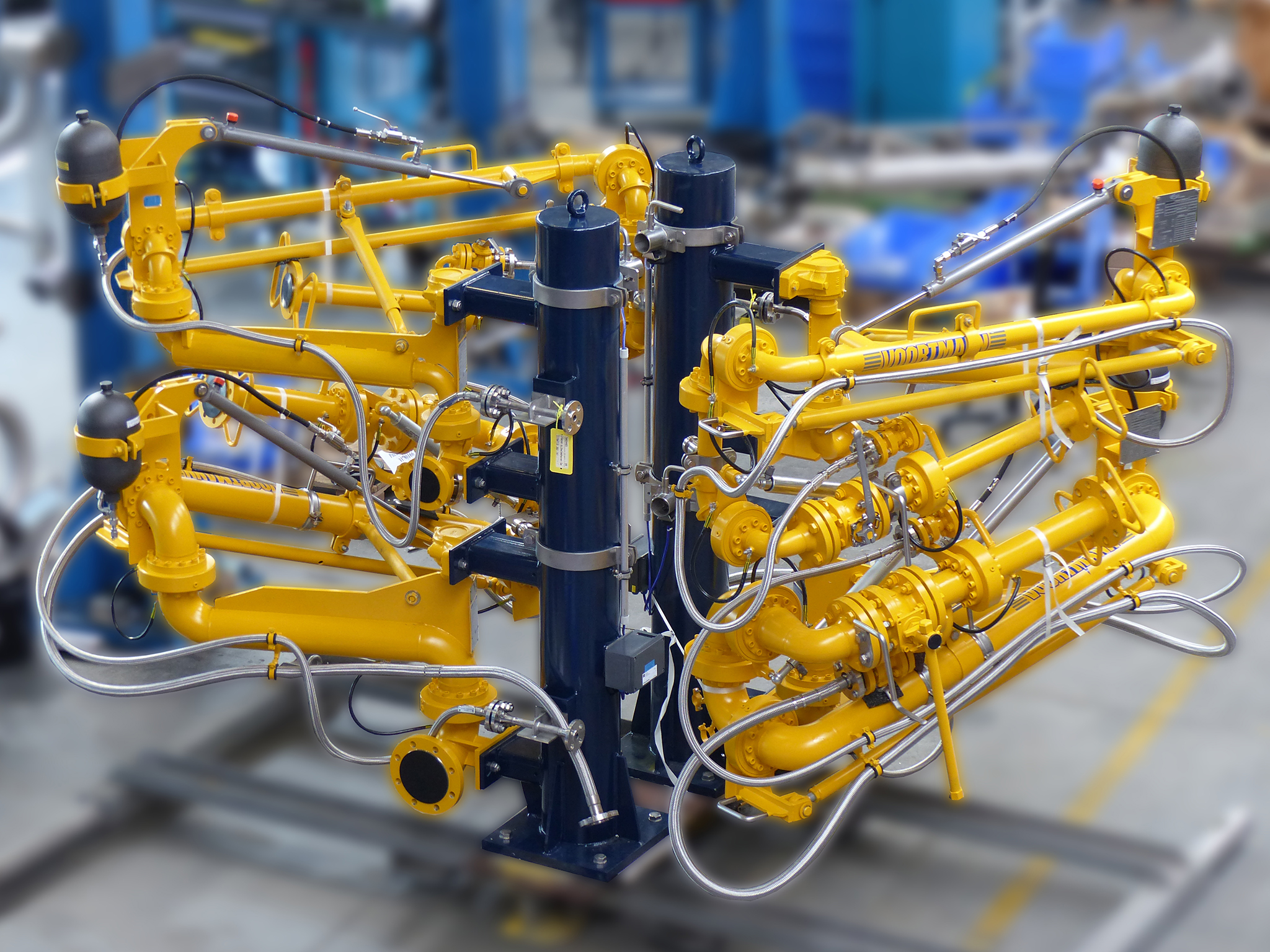

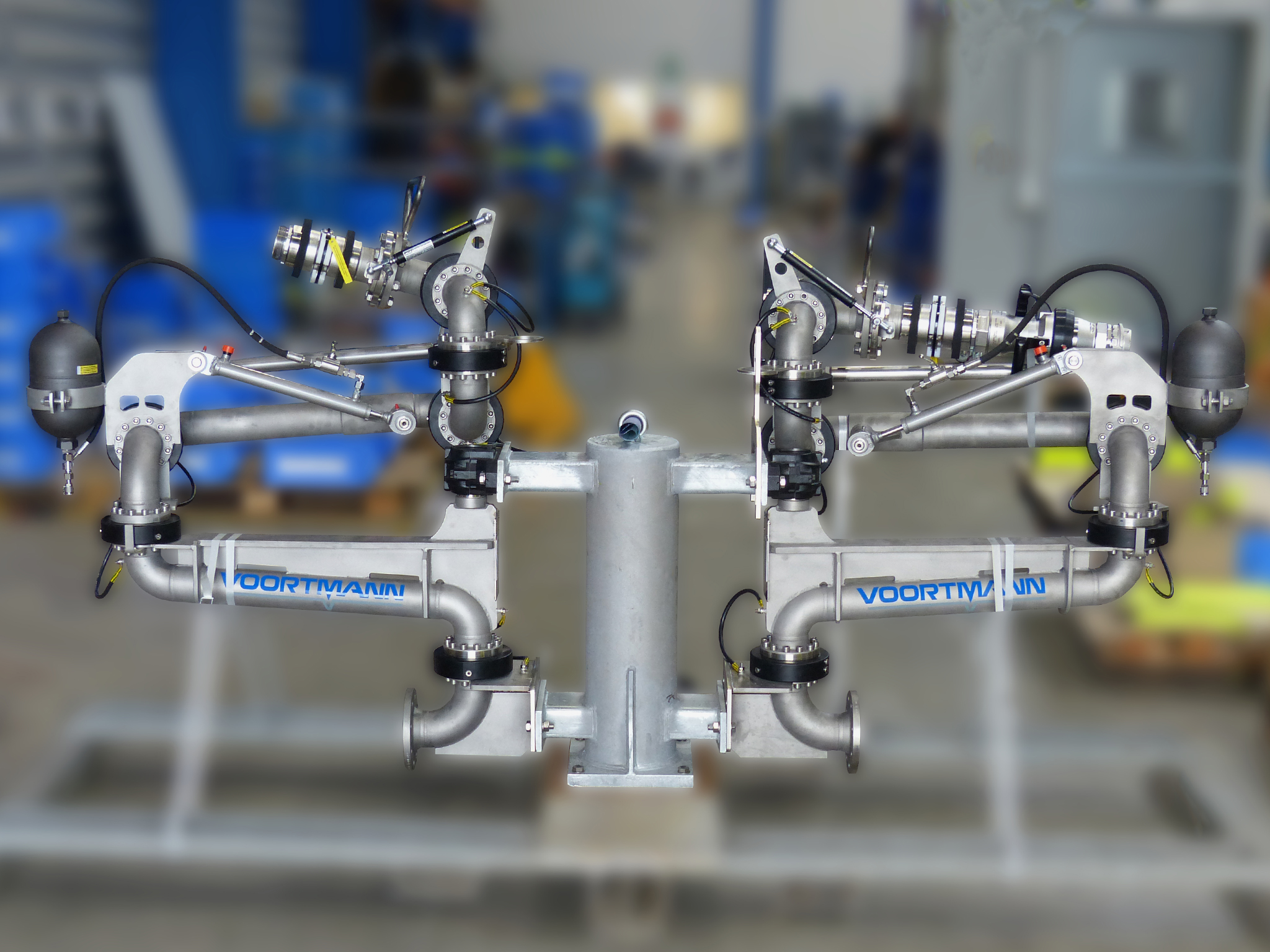

Bodenverladestation:





  • 2 x Produktarm DN 100/80
  • 2 x Gasarm DN 50
  • mit Standsäule
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • lackiert
  • für Flüssig-VCM

Für geschlossene Befüll- oder Entleervorgänge. Rohr- oder Drehgelenkscheren bestehen aus Rohrleitungsteilen, die beweglich miteinander verbunden sind. Rohrscheren werden durch die benachbarten beweglichen Maschinenteile zwangsgeführt.

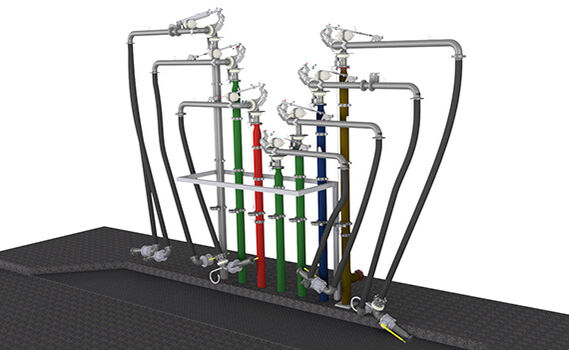

Schlauchhandlingsysteme als Alternative zur festen Rohrleitung:

Schlauchhandlingsysteme
