Ventilinseln in ATEX-Zonen.
Wir machen es möglich

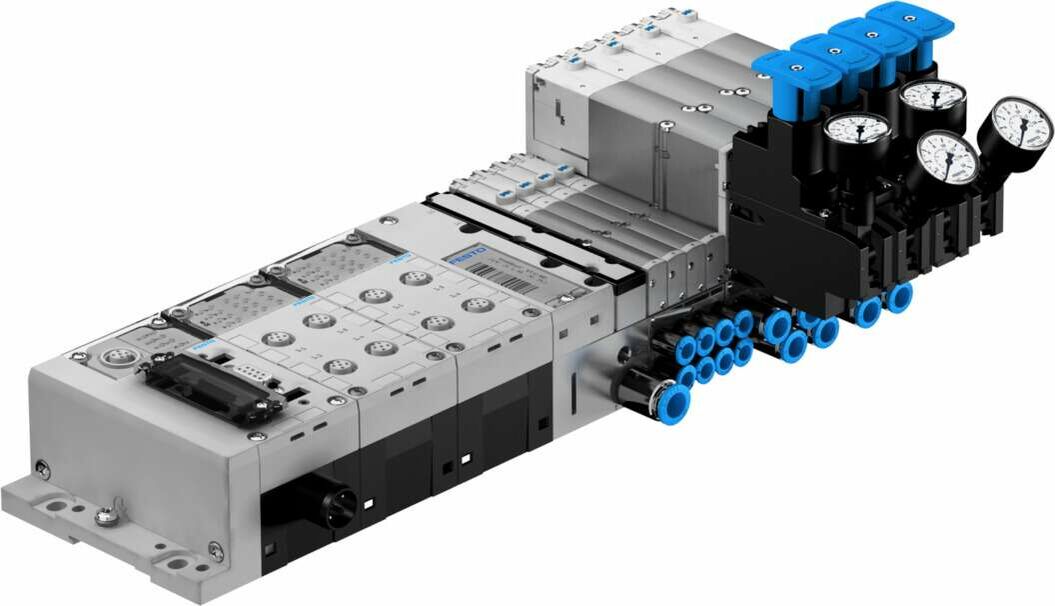

Ventilinseln in explosionsgefährdeten Bereichen – geht das überhaupt? Ja, das geht. Sehr gut sogar und vor allem wirtschaftlich. Aufgrund der technischen Spezifikationen von Ventilinseln, wie beispielsweise der Einsparung diverser separater Verdrahtungen, sind Ventilinseln in ATEX-Zonen mitunter sogar die günstigste Lösung. Generell gilt: Ventilinseln ATEX-Zonen-konform zu bekommen ist einfacher, als Sie vielleicht denken. Vorausgesetzt man hat Experten an der Hand, die sich damit auskennen. Bei uns ist das gleich doppelt und dreifach der Fall. Nicht nur, dass wir von VOORTMANN schon diverse Projekte mit Ventilinseln – auch in ATEX-Zonen – realisiert haben. Wir verfügen als offizieller Handelspartner von Festo und Norgren auch über direkten Zugriff auf die Produkte und das Know-how zweier ausgewiesener Spezialisten, was die Fertigung von Ventilinseln für ATEX-Zonen angeht.

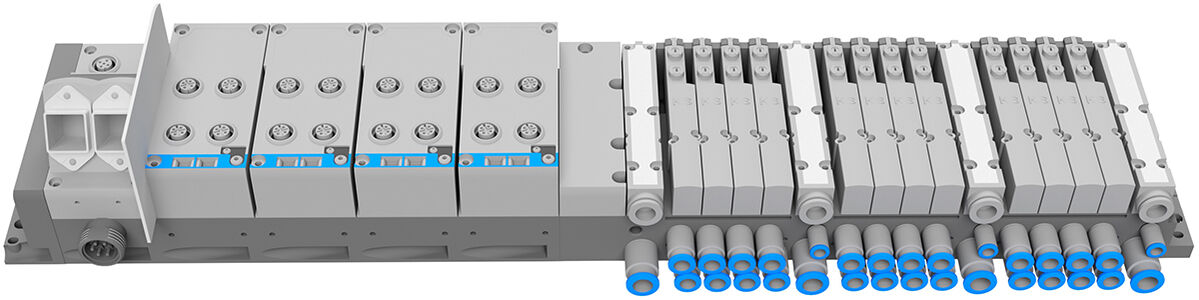

Ventilinseln in ATEX-Zone 2 – praktische Lösung direkt vom Hersteller
Am einfachsten und günstigsten lässt sich die Herausforderung Ventilinsel und ATEX-Zone meistern, wenn die gesamte Apparatur in einem Bereich mit lediglich seltenem Vorhandensein einer explosionsfähigen Atmosphäre (Ex-Zone 2) zum Einsatz kommen soll. Hierfür gibt es vorgefertigte Handelslösungen mit entsprechender Zertifizierung. Das bedeutet, die Ventilinsel ist an sich mit allen Einzelkomponenten bereits ausreichend ATEX-konform und kann direkt so verbaut werden. Zusätzliche Schutz- und Baumaßnahmen in Form einer Ummantelung oder eines Schaltschrankeinbaus sind nicht erforderlich.
Technische Daten (Auszug)
| Elektrische Ansteuerung: | Feldbus |
| Umgebungstemperatur: | -5°C – +50°C |
| Schutzart: | IP67 |
| Betriebsdruck: | -0.009 MPa – 1 MPa |
| Explosionsschutz: | Zone 1 (UKEX) |
| Zone 2 (ATEX) | |
| Zone 21 (UKEX) | |
| ATEX-Kategorie Gas: | II 3G |
| Ex-Schutz Zulassung außerhalb EU: | EPL Db (GB) |
| EPL Gb (GB) | |
| Ex-Zündschutzart Gas: | Ex nA IIC t4 Gc |
Ventilinseln in ATEX-Zone 1 und 0 – als Sonderlösung möglich

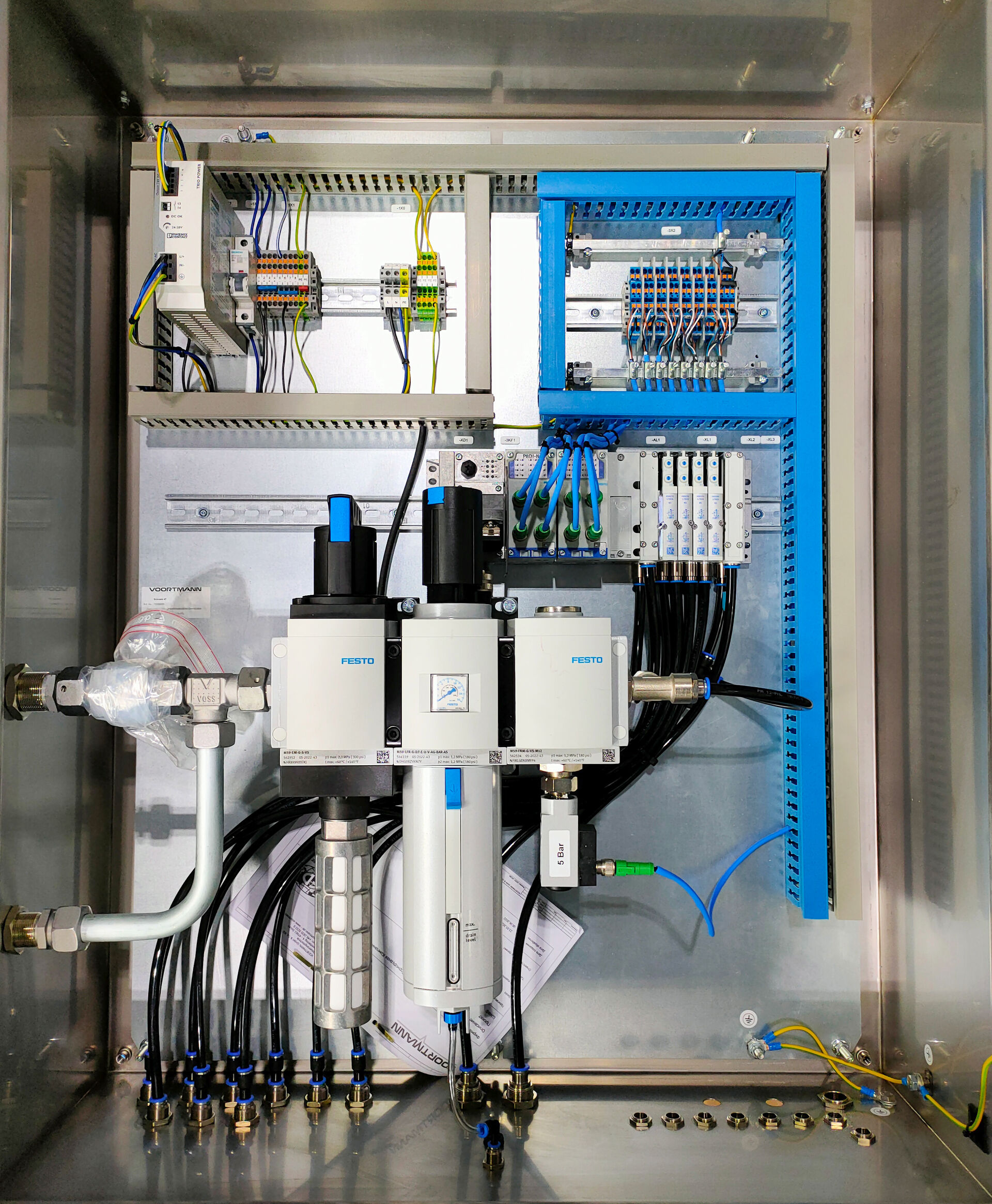

Bleibt die Frage: Was tun, wenn eine explosionsfähige Atmosphäre nicht nur selten herrscht, sondern häufiger? Tatsächlich müssen Sie auch hier keinesfalls auf den Einsatz von Pneumatik-Ventilinseln verzichten. Es gibt verschiedenste Varianten, wie man Ventilinseln so ausgestalten kann, dass sie höhere ATEX-Anforderungen erfüllen und in jedem Szenario Verwendung finden können. Die Bandbreite reicht vom Einbau in einen Schaltschrank für Druckfeste Kapselung bis zur einer Überdruckkapselung mit inertem Gas. Über die Ummantelung hinaus gibt es natürlich noch die Möglichkeit Ventilinseln nach den Schutzverfahren EX i (Eigensicherheit) und Ex nA (nicht funkend) zu konzipieren.
Internes Know-how garantiert hohes Maß an Flexibilität
Wir lassen Ventilinseln nicht nur gemäß vordefinierter Parameter von unseren Partnern Festo und Norgren fertigen, sondern verfügen auch über eigene Expertise im Ventilinselbau. Das macht sich für unsere Kunden immer dann bezahlt, wenn sich im laufenden Projekt Anforderungen verändern. Da wir hier jederzeit selbst reagieren und gegebenenfalls Anpassungen an Ventilinseln vornehmen können, laufen die Projekte in der Regel ohne große Unterbrechung weiter und bleiben sowohl im finanziellen als auch im zeitlichen Budget. Ein weiterer Vorteil der Zusammenarbeit mit VOORTMANN: Wir denken und handeln ganzheitlich und haben die maximale Betriebssicherheit und Zuverlässigkeit Ihrer Anlage im Blick. Schließlich kann es neben der erforderlichen ATEX-Konformität noch andere Gründe geben, die dafürsprechen, Ventilinseln in Schaltschränken zu verbauen. Zum Beispiel, weil sich die Komponenten so optimal vor Umwelteinflüssen und Korrosion schützen lassen.
Selbst als Sonderlösung noch wirtschaftlich
Die allgemeinen Vorteile von Pneumatik-Ventilinseln haben auch dann noch Bestand, wenn ein ATEX-konformer Umbau erforderlich ist. Genau genommen führt die Bauart von Ventilinseln sogar dazu, dass die Anforderungen im Explosionsschutz leichter zu erfüllen sind. Da nicht alle Ventile einzeln mit Strom versorgt werden, gibt es nur eine Leitung, die verlegt und entsprechend Ex geschützt sein muss. Alle anderen ursprünglichen Mehrwerte von Pneumatik-Ventilinseln bleiben auch beim Einsatz in der ATEX-Zone erhalten. Das gilt für die allgemeine Kostenersparnis durch den Einsatz von Elektromodulen genauso wie für die unkomplizierte SPS-basierte Steuerung. Deshalb unser Tipp: Egal ob ATEX-Zone oder nicht – Ventilinseln sind eigentlich immer eine Überlegung wert. Sprechen Sie uns gerne an und lassen Sie sich von uns beraten.
