Pneumatikzylinder und Antriebe von IMI Norgren

Pneumatische Antriebe im Überblick

Hier geben wir Ihnen einen Überblick über einen Teil Antriebssortiments des Herstellers IMI Norgren bei VOORTMANN. Es dient zur Unterscheidung der einzelnen Bauarten und Funktionsweisen. Sollten Sie einen spezifischen Artikel für Ihre Anwendung benötigen, wenden Sie sich gerne an unsere Pneumatik-Experten.

Unser umfangreiches Angebot:

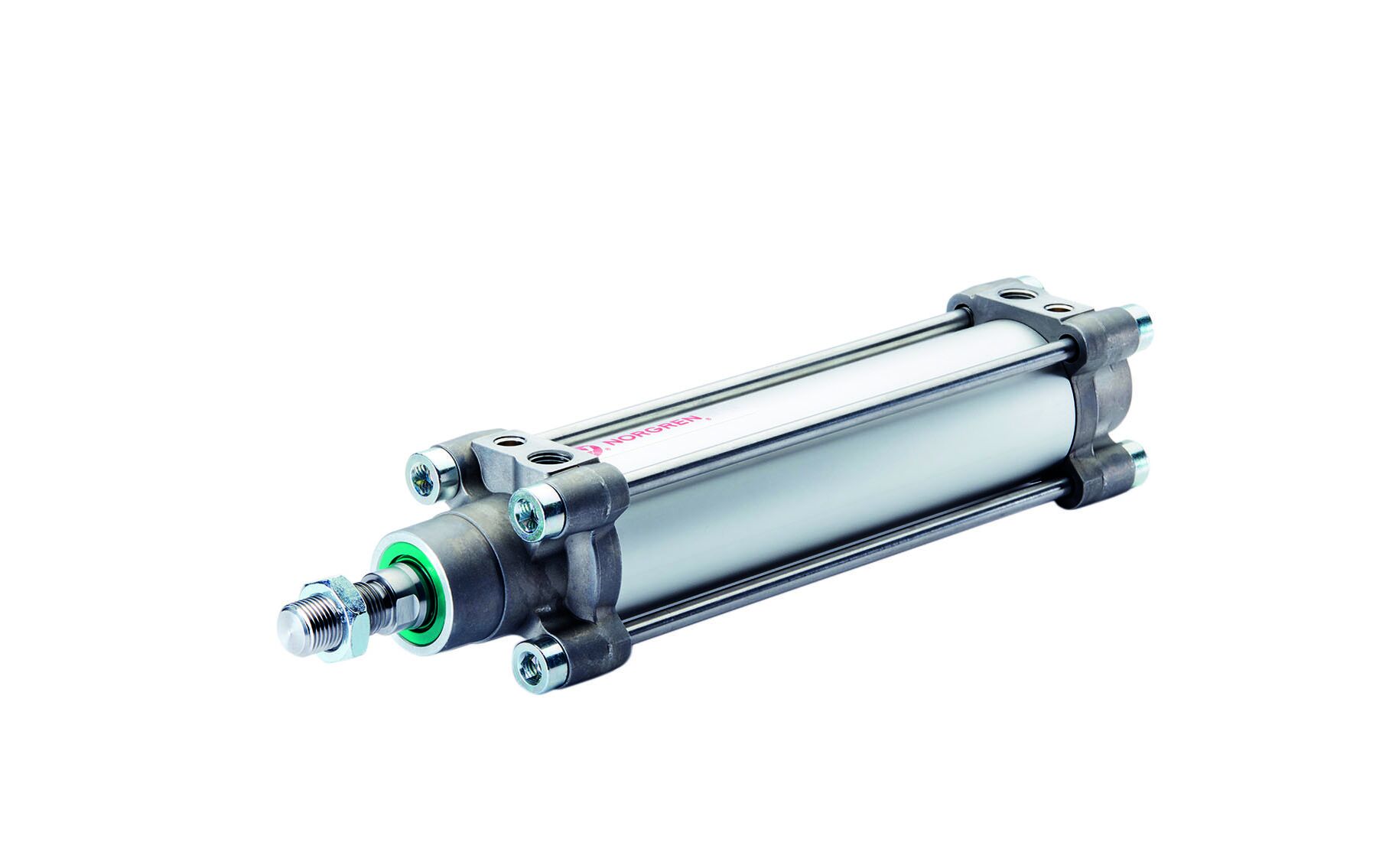

Abbildung eines silbernen Zugstangenzylinders von IMI Norgren

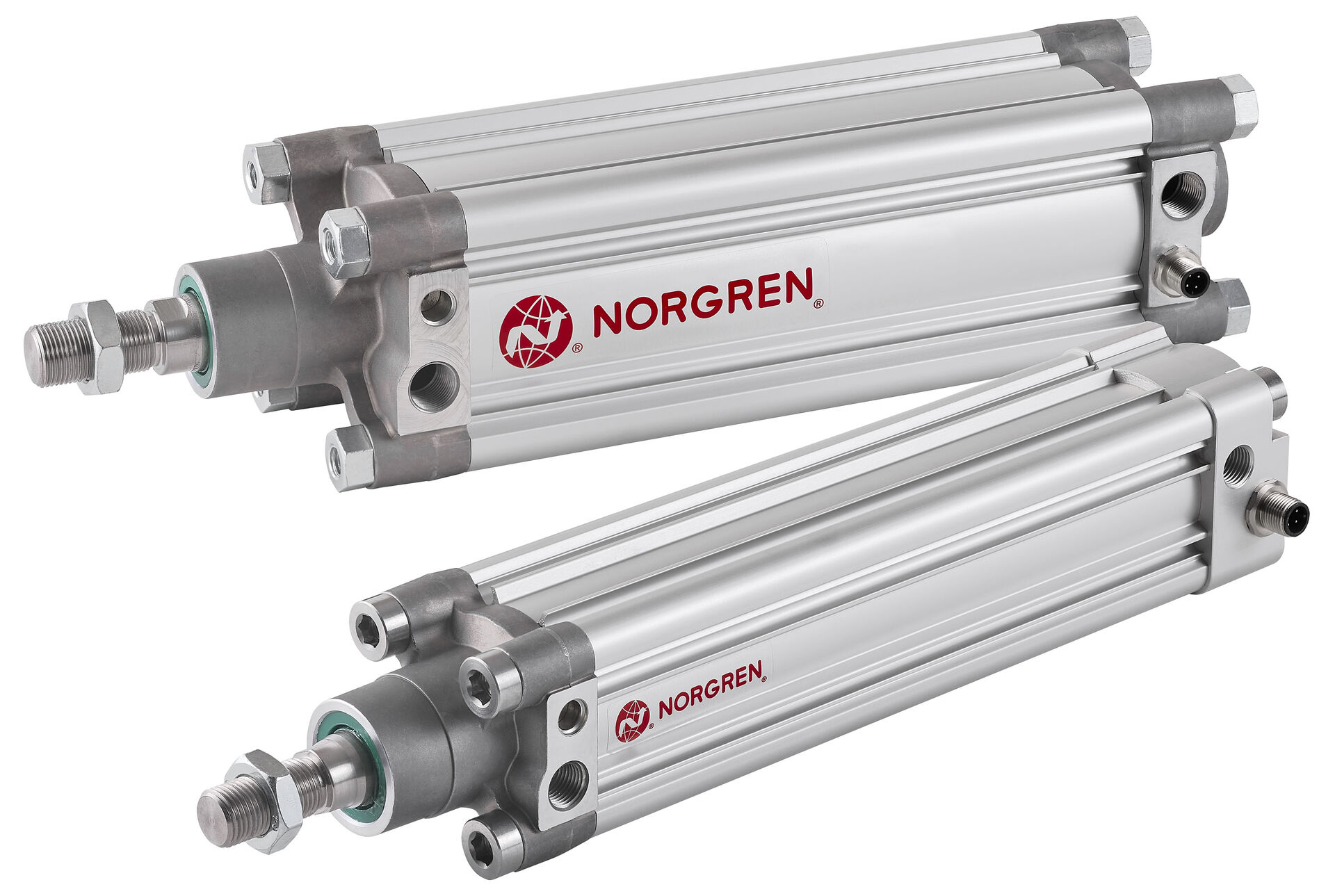

Profil- und Zugstangenzylinder

Nach der Norm ISO 15552
Hublängen von 25 mm bis 2100 mm, verschiedene Anschlusstypen
Mit und ohne Magnetkolben
Einfach- und doppelwirkend
Dämpfung: Adaptives Dämpfungssystem (ACS), einstellbare Endlagendämpfung, keine Endlagendämpfung

Ihr Pneumatik-Spezialist für Komponenten

Stephan Eickmeier

Pneumatik- u. Hydraulik-Spezialist Vertrieb

+49 2835 9233 624

Nachricht schreiben

Stellen Sie Ihre Anfrage gerne auch bequem per WhatsApp:

WhatsApp Handel

Steuerungstechnik

per WhatsApp kontaktieren

Nachricht schreiben

Strategische Partnerschaft:

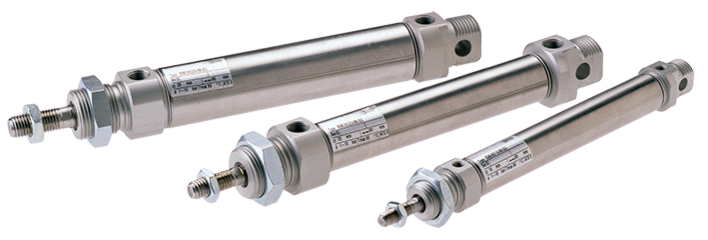

Rundzylinder

Einfach- und doppelwirkende ISO-Zylinder nach ISO 6432 und weitere Zylinderbaureihen
Zylinderdurchmesser von 8 mm bis 100 mm; verschiedene Anschlussarten
Hublängen von 5 mm bis 500 mm
Dämpfung: einstellbare Endlagendämpfung oder Endlagenpuffer

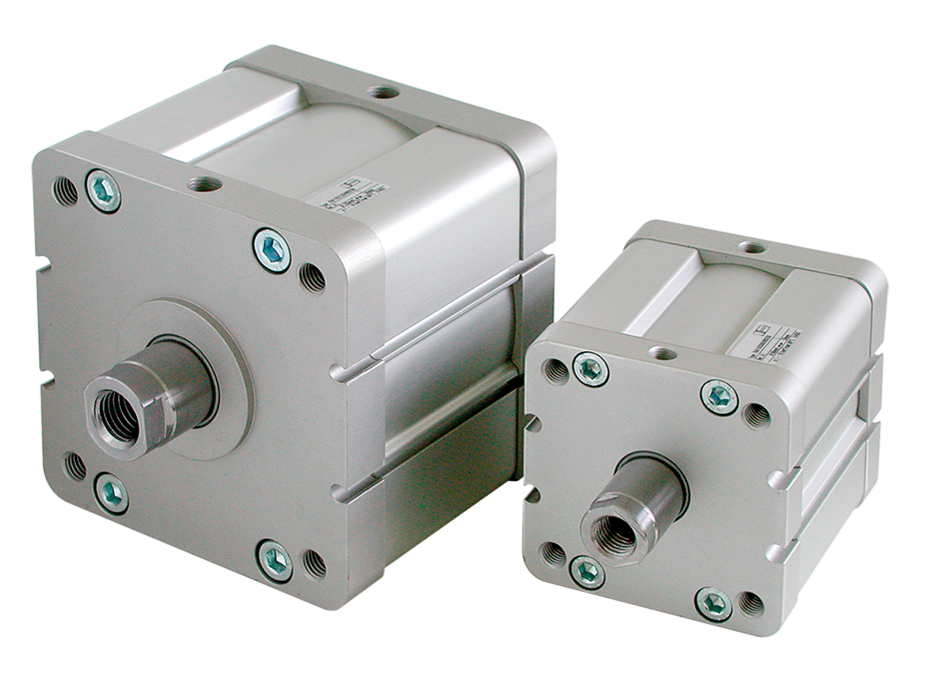

Kompakt- und Kurzhubzylinder

Einfach- oder doppelwirkender kompakter Zylinder nach ISO 21287
Zylinderdurchmesser von 8 mm bis 125 mm; verschiedene Anschlüsse
Hublänge von 4 mm bis 300 mm
Dämpfung: Endlagenpuffer, keine Endlagendämpfung

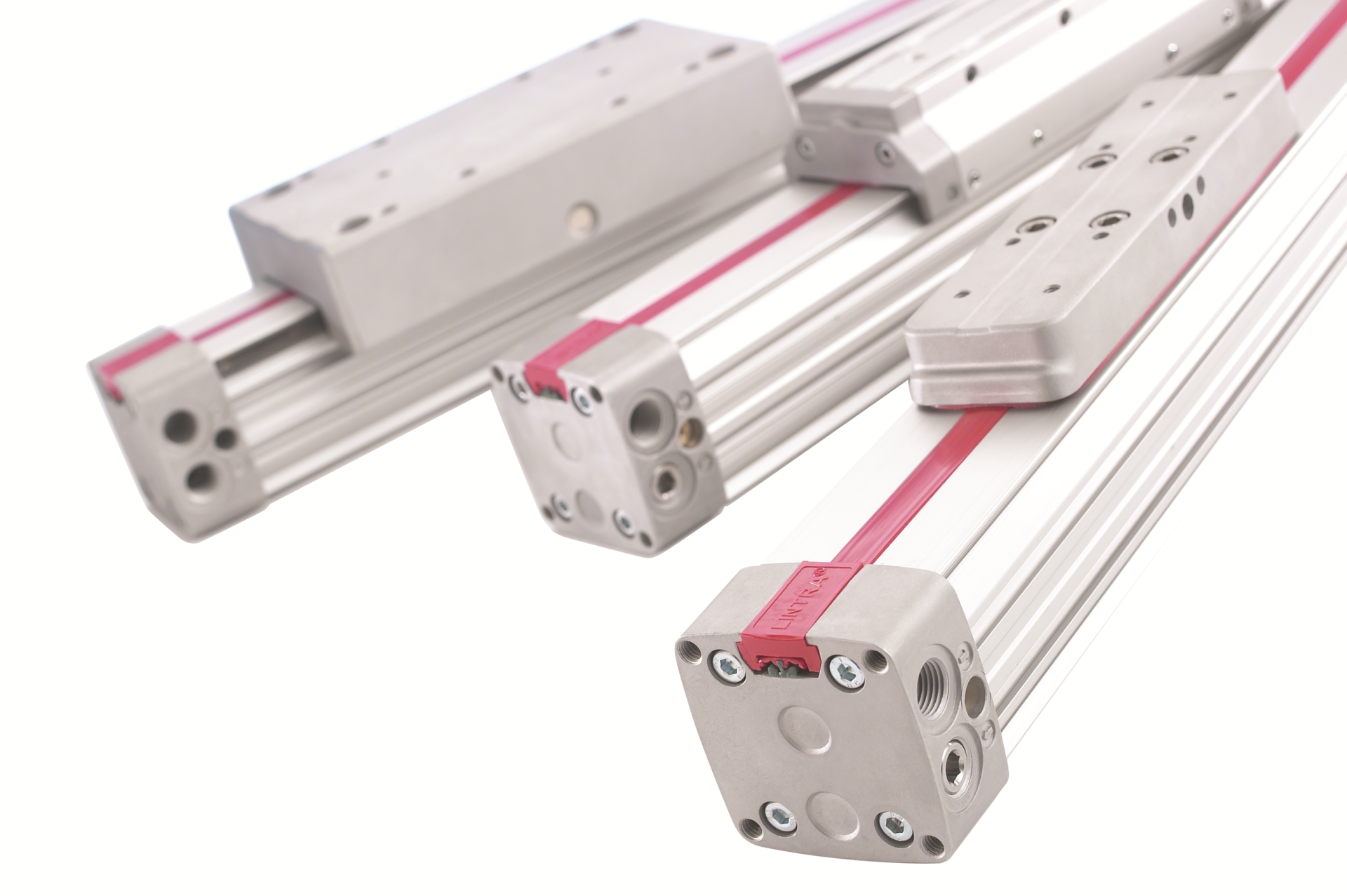

Kolbenstangenlose Zylinder

Patentiertes Dicht-Abstreifsystem und Rundum-Staubschutz
Zylinderdurchmesser von 16 mm bis 80 mm; verschiedene Anschlussarten
Hublängen von 150 mm bis 2700 mm
Führungssystem: äußerlich, intern, Rollenführung

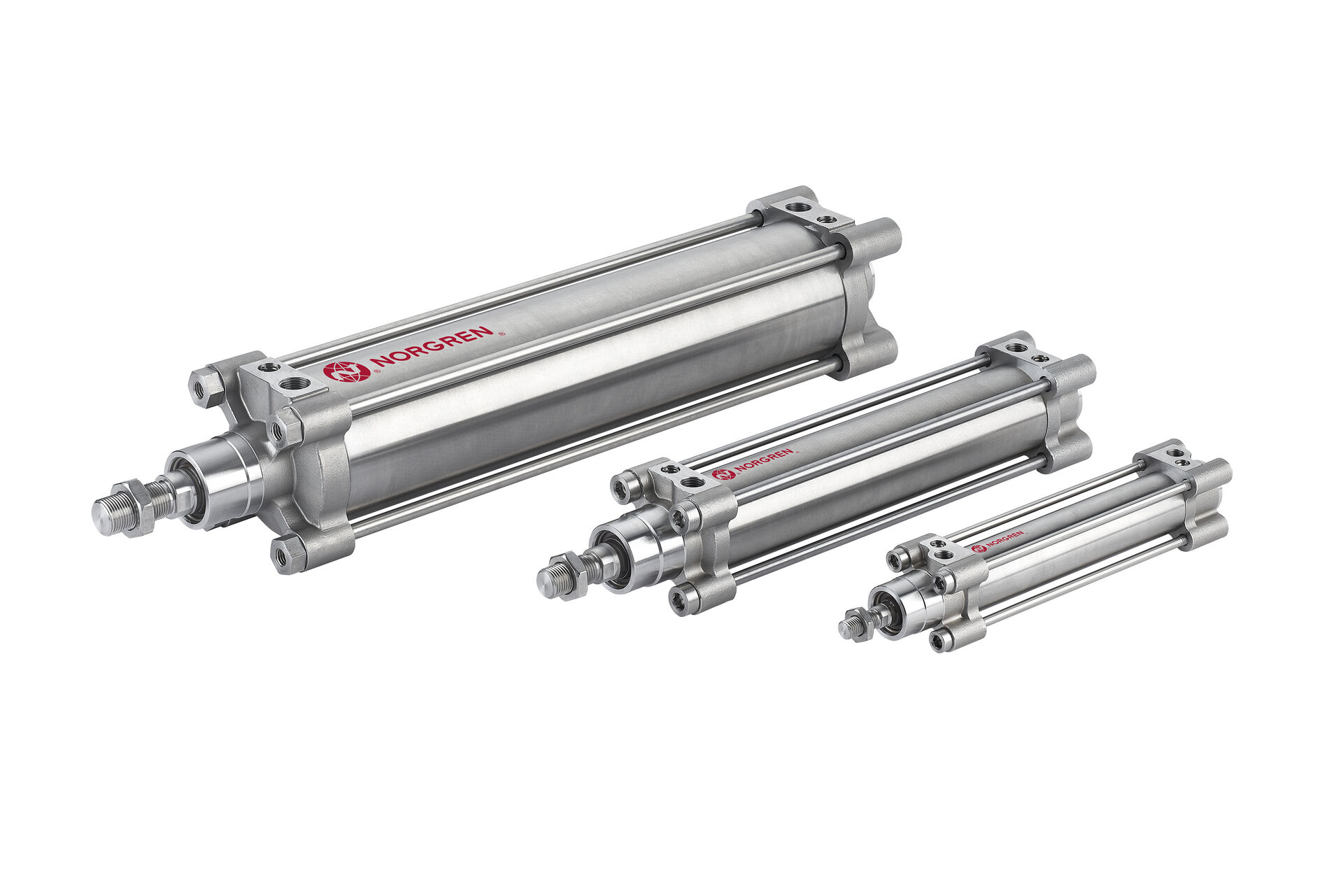

Edelstahlzylinder

Ideal für raue und extreme Umgebungen
ISO Rundzylinder (ISO 6432) und ISO Zugstangenzylinder (15552)
Zylinderdurchmesser zwischen 12 mm und 125 mm
Hublänge zwischen 5 mm und 500 mm
Dämpfung: adaptives Dämpfungssystem, einstellbare Endlagendämpfung, Endlagenpuffer

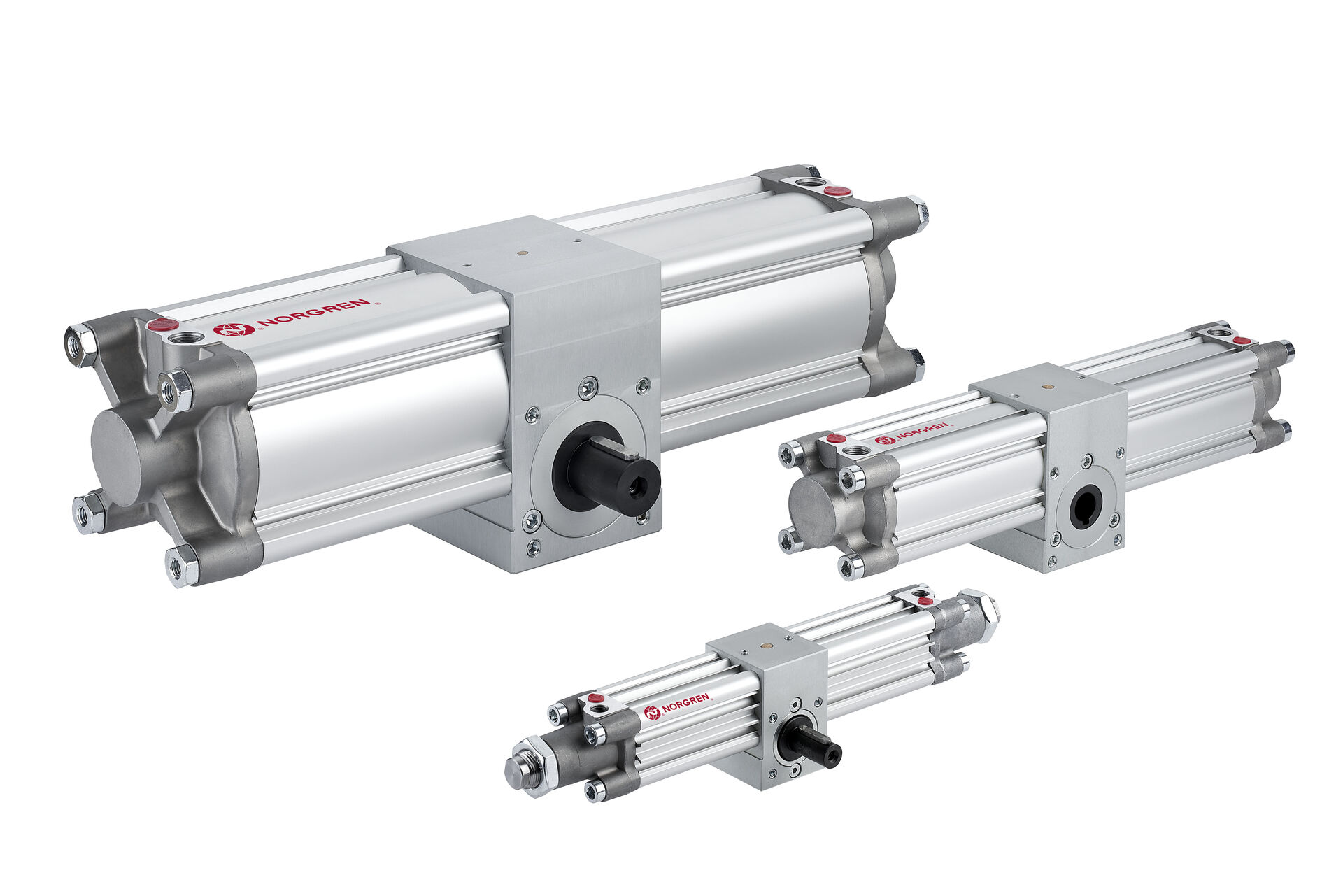

Drehantriebe

Drehflügelantriebe: klein, doppelwirkend, in sich geschlossen, geringeres Drehmoment
Drehantriebe mit Zahnstange und Ritzel: größeres Drehmoment, je nach Drehwinkel größerer Einbauraum
Verschiedene Anschlussarten und Drehwinkel
Ritzeldurchmesser von 4 mm bis 40 mm
Dämpfung: adaptives Dämpfungssystem, Endlagenpuffer
Drehmoment bei 6 bar: 0,00 Nm - 10,00 Nm; 10,00 Nm - 100,00 Nm; 100,00 Nm oder mehr

Abbildung eines Zylinders mit Führung von IMI Norgren

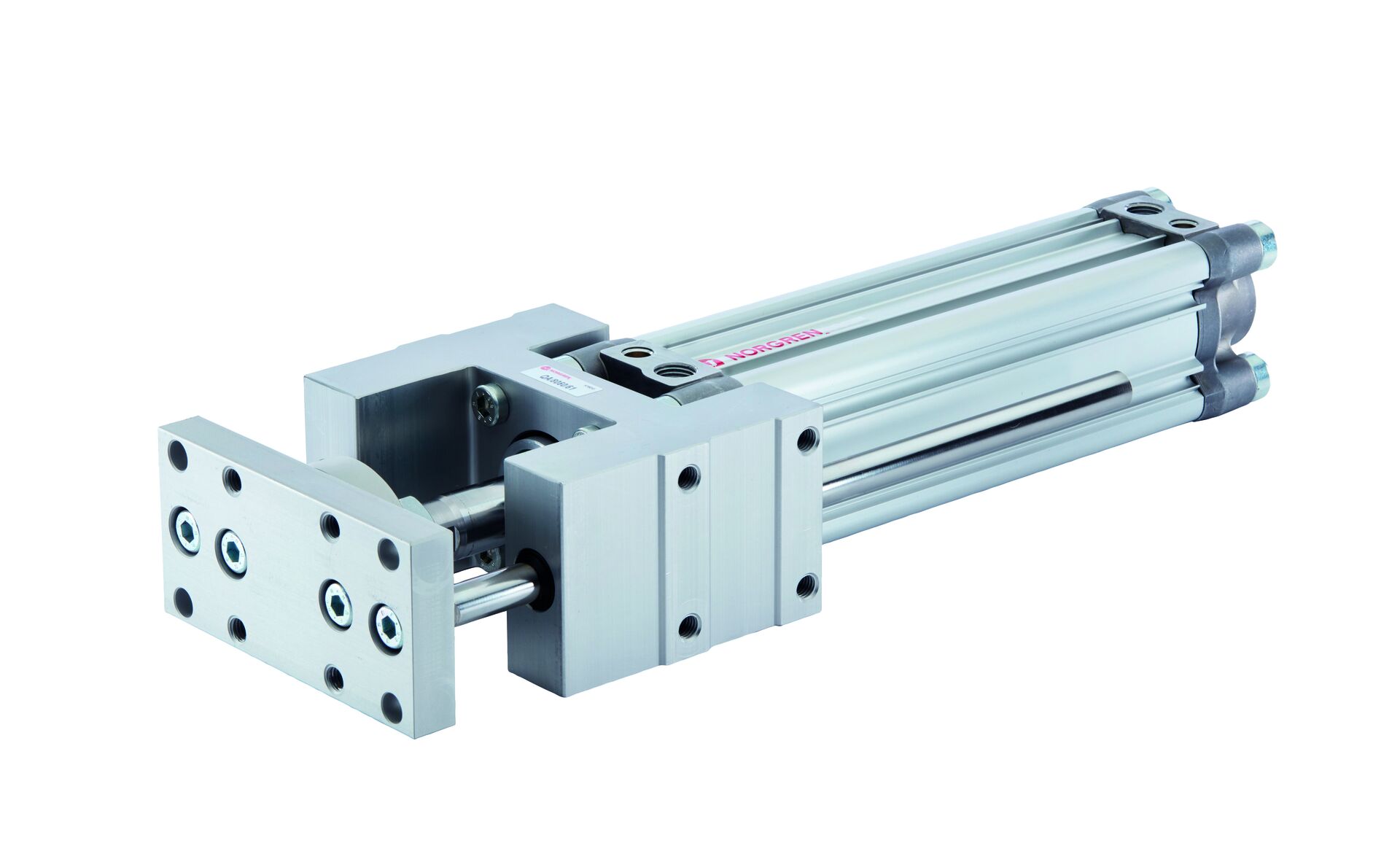

Zylinder mit Führung

Hohe Präzision der Führung von +/- 0,2 mm
Kurzhubeinheiten, Führungs- und Stopperzylinder sind doppelwirkend und standardmäßig mit Magnetkolben
Zylinderdurchmesser von 10 mm bis 80 mm; verschiedene Anschlussarten
Hublänge von 25 mm bis 200 mm
