Schlauchunterstützungen

Tragkonstruktionen für Ihre Schlauchleitung - einfaches Handling mit einem einfachen System

Schlauchunterstützungen erleichtern Ihrem Personal das Handling von Schlauchleitungen. Sie nehmen das Gewicht der Schlauchleitung und Armaturen fast vollständig auf und entlasten damit den Bediener.

Vielseitige Anwendungsbereiche

Schlauchunterstützungen sind sowohl zur Oben- als auch zur Bodenverladung geeignet. Sie lassen sich für offene Verladungen ebenso einsetzen wie für geschlossene.

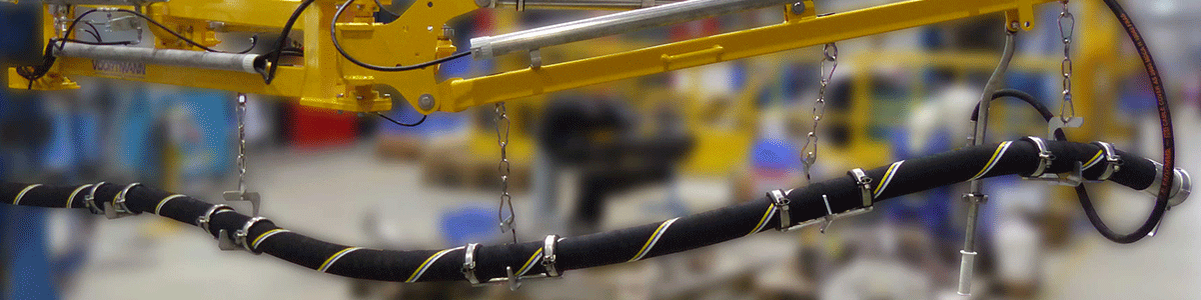

Eine Schlauchunterstützung kann ein bis drei Schlauchleitungen aufnehmen. Dabei hängen die Schläuche entweder unterhalb eines Auslegers in Schlauchschalen oder sie werden oberhalb des Auslegers verlegt. Der Ausleger ist so ausgeführt, dass Sie die Schlauchleitungen im Anschlussbereich horizontal und vertikal einfach bewegen können.

Zur Montage der Schlauchunterstützung dient eine Standsäule oder eine andere geeignete Stahlkonstruktion.

Einsatzbereiche

Schlauch-Nennweiten:

  • DN 25 (1") bis einschließlich DN 125 (5")

Schlauchlängen:

  • bis ca. 6 m
  • andere Längen auf Anfrage

Anschlüsse:

  • Flanschverbindungen
  • Kupplungen
  • Mannloch /sonstige Öffnungen

Ausführungsvarianten

Werkstoffe

Tragkonstruktion:

  • Stahl
  • Edelstahl

Schlauchleitung:

  • Kunststoff-, Textil oder Edelstahlwellschlauch etc.

Bedienung

  • manuell
  • pneumatisch
  • hydraulisch

Optionen

  • Schlauchleitungen
  • Adapterstücke
  • Absperrarmaturen
  • Domkonus oder verschiedene Domauflagen
  • Sicherheitstrennkupplungen
  • Anschlusskupplungen
  • Endlagenerfassung
  • Schwenkwinkelbegrenzung
  • Und Weitere

Zubehör

  • Standsäulen
  • Parkarretierung
  • Federbalancer
  • Signalisierungvorrichtungen
  • Hydraulikaggregat als Antriebseinheit
  • Steuerungen inkl. Bedienpult
  • Und Weitere
siehe auch:

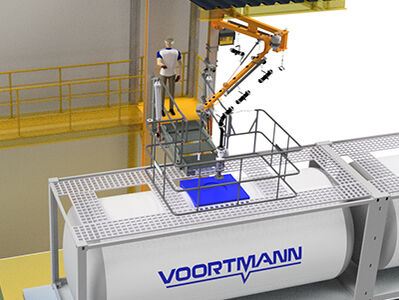

Zur Ableitung von Abluft oder zur Produktbefüllung Ihres Fahrzeuges. Schlauchleitungen lassen sich bei der Obenverladung ebenso komfortabel bewegen wie ein fester Verladearm.

Die Schlauchunterstützung selbst erfordert einen sehr geringen Wartungsaufwand. Für die Schlauchleitungen sind die vorgegebenen Prüffristen einzuhalten.

Beispiele

  • Schlauchunterstützung DN 80/50
  • Betätigung: hydraulisch
  • Gewichtsausgleich: hydraulisch
  • Domkonus mit Tropffang
  • für Salzsäure 36%

  • Schlauchunterstützung DN 50/25
  • Betätigung: hydraulisch
  • Gewichtsausgleich: hydraulisch
  • Isolierung mittels konfektionieren Isolierkissen
  • elektrische Begleitheizung
  • für Dodecylbenzolsulfonsäure

  • Schlauchunterstützung DN 80
  • Betätigung: hydraulisch
  • Gewichtsausgleich: hydraulisch
  • für Natronlauge

Sie minimieren das Verletzungsrisiko für Ihren Mitarbeiter und verringern seine körperliche Belastung. Die schonende Schlauchverlegung schützt den Schlauch vor Beschädigung durch z.B. Abrieb, Torsion und Knicken. Der Schlauch kann nicht mehr versehentlich überfahren werden.

Beispiele

  • Unterstützung für Schlauch DN 80
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • Not-Trenn-System
  • mit Standsäule
  • für Amoniak

  • Unterstützung für Schlauch DN 100
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • mit Kugelhahn
  • wird mit einer Montagekonsole an einer Gebäudewand befestigt

  • 2 x Einzelausleger für Schlauch DN 125
  • Betätigung: manuell
  • Gewichtsausgleich: gashydraulisch
  • Edelstahlwellschlauch
  • mit Standsäule

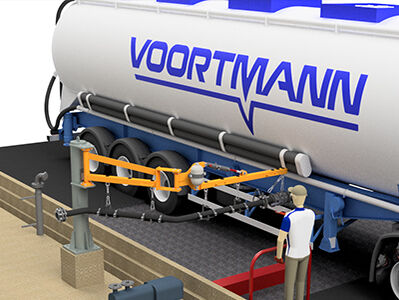

  • zur Untenentleerung von Silofahrzeugen
  • für Granulate
Ihr Verladetechnik-Spezialist:
Dirk Bubenzer
Dirk Bubenzer
Verladetechnik-Spezialist
Telefon: +49 2835 9233 710
Nachricht schreiben
Neue Artikel:

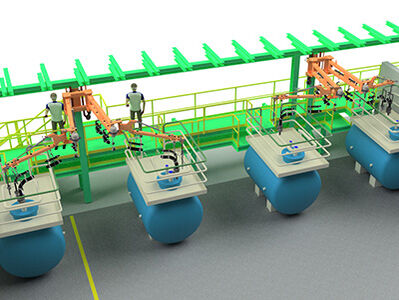

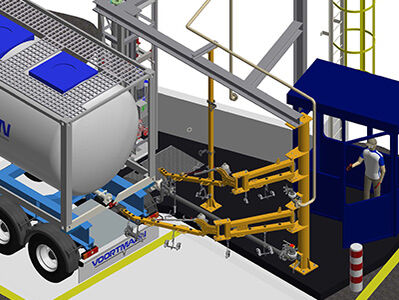

Schlauchverladesysteme

Flexible Verladesysteme, um Fluide über Schlauchleitungen umzuschlagen

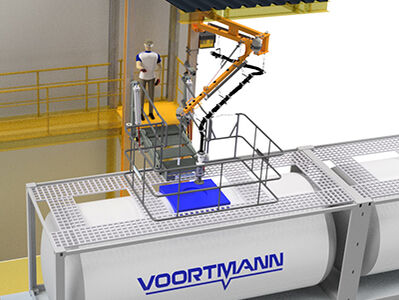

Sicherer Verlade- und Arbeitsbereich
