Pneumatikzylinder und Antriebe von Festo

Pneumatische Antriebe im Überblick

Hier geben wir Ihnen einen Überblick über einen Teil des Antriebssortiments des Herstellers Festo bei VOORTMANN. Es dient zur Unterscheidung der einzelnen Bauarten und Funktionsweisen. Sollten Sie einen spezifischen Artikel für Ihre Anwendung benötigen, wenden Sie sich gerne an unsere Pneumatik-Experten.

Unser umfangreiches Angebot:

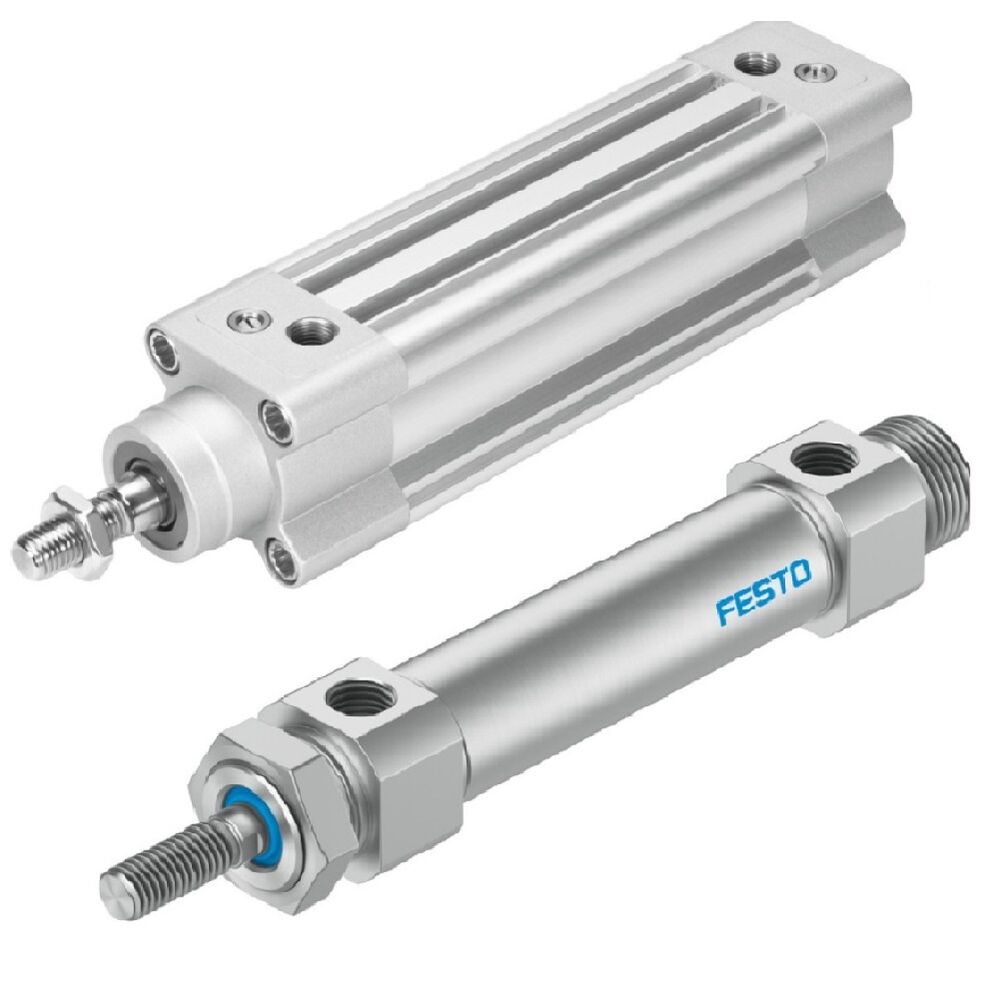

Abbildung silberner Kolbenstangenzylinder von Festo

Kolbenstangenzylinder

  • Varianten: Rund-, Profil-, Kompakt-, Kurzhub-, Flach-, Miniatur-, Einschraub- und Edelstahlzylinder

  • Schubkräfte bis zu 50 kN bei 6 bar

  • Modelle aus korrosionsbeständigem Edelstahl verfügbar

  • ATEX-zertifizierte Ausführungen für explosionsgefährdete Bereiche

Ihr Pneumatik-Spezialist für Komponenten

Stellen Sie Ihre Anfrage gerne auch bequem per WhatsApp:

Strategische Partnerschaft:

VOORTMANN Festo Partner

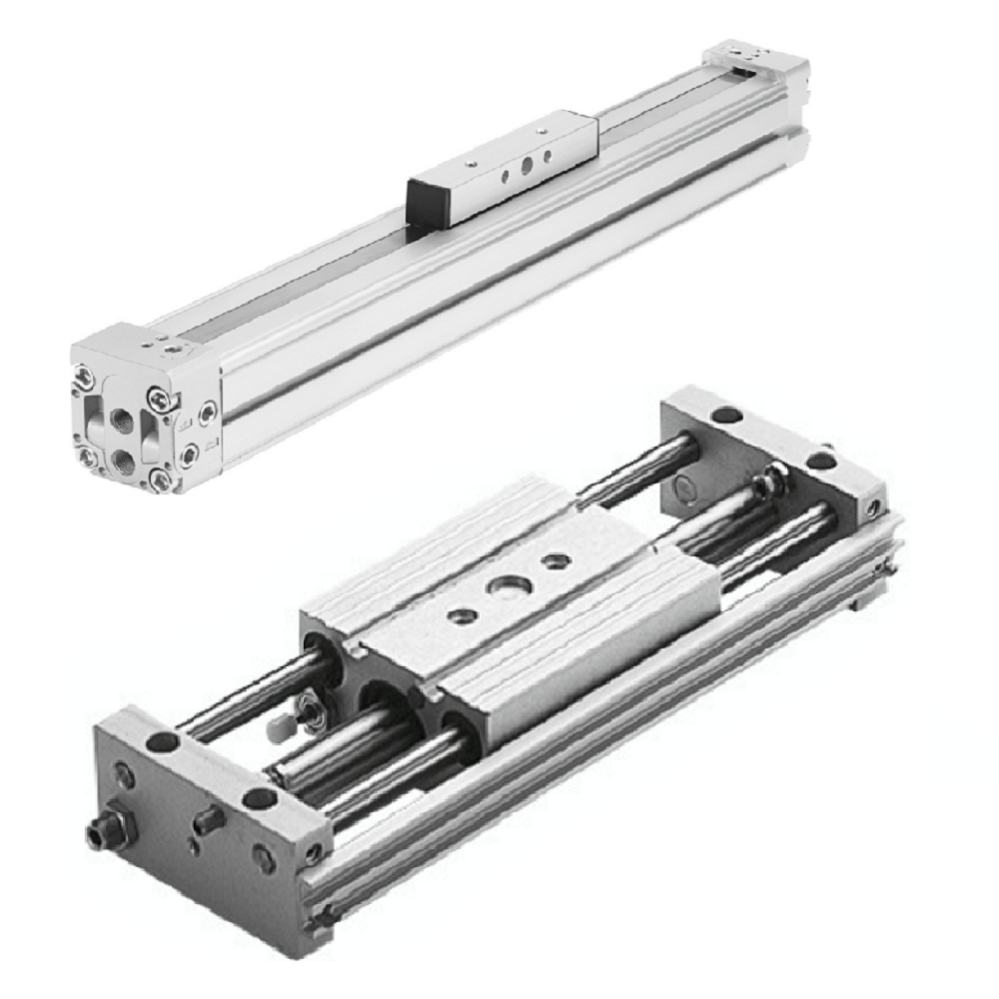

Abbildung silberne kolbenstangenlose Zylinder von Festo

Kolbenstangenlose Zylinder

  • Ideal bei begrenztem Bauraum durch kurze Einbaulänge

  • Gleichmäßige Kraftaufnahme über den gesamten Hub

  • Lange Verfahrwege bis zu 8,5 m möglich

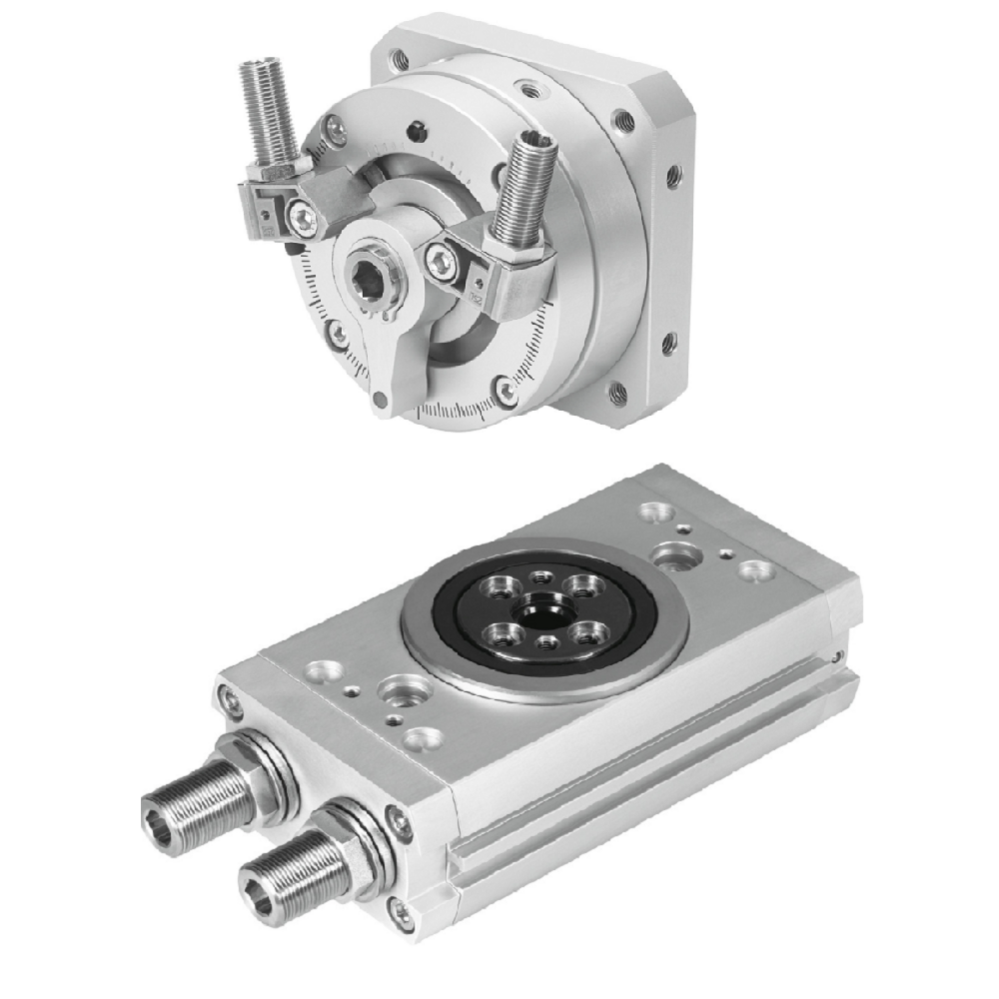

Abbildung silberner Schwenkantriebe von Festo

Schwenkantriebe

  • Ermöglichen Drehbewegungen bis 270°

  • Antriebsarten: Schwenkflügel oder Zahnstangen-Ritzel

  • Hohe Präzision und Leistungsfähigkeit

  • Große Variantenvielfalt

  • Ideal für vielfältige Anwendungen in der Fabrikautomation

Abbildung silberner Antriebe mit Führungen von Festo

Führungszylinder

  • Ideal für Anwendungen wie Heben, Pressen, Ziehen, Trennen, Spannen, Stoppen, Halten u. v. m.
  • Pneumatische Antriebe mit integrierter Führung

    • Linearschlitten (Mini-Schlitten): Kompakte Bauweise; hohe Präzision und Wiederholgenauigkeit (bis 0,01 mm), verschiedene Größen, Dämpfungen und Befestigungsoptionen

    • Antriebe mit Führungsstange: Robuste, verdrehgesicherte Ausführung mit hoher Belastbarkeit; Hublängen bis 400 mm, hohe Stellkräfte; Varianten für Spezialanwendungen (z. B. ATEX, Reinraum, Lebensmittel)

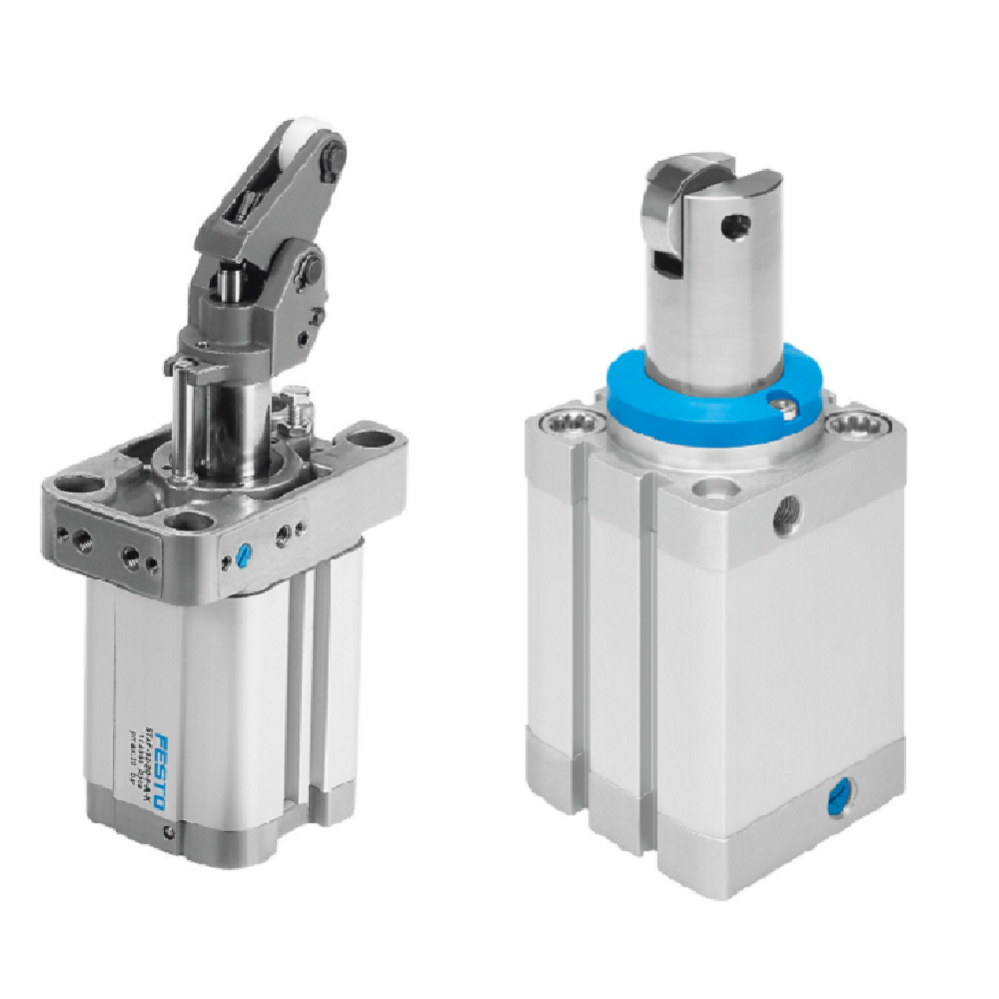

Abbildung von Stopperzylindern von Festo
Abbildung Vereinzeler von Festo

Stopperzylinder und Vereinzeler

Stopperzylinder:

  • DFSP: Standardstopper in Zapfen- oder Rollenausführung; robust, langlebig, bis 90 kg

  • DFST: Gedämpfte Kipphebelmechanik; sanftes Stoppen, einstellbare Wirkrichtung (90°, 180°, 270°); bis 800 kg

  • STAF: Kipphebelausführung mit Rückprallsicherung; Querkräfte bis 150 kg; optional mit Vereinzeler und Magnetventil



Vereinzeler:

  • HPVS: Ein-Stößel-Ausführung; verdrehgesichert; Stopper oder allgemeine Vereinzelung

  • HPV: Zwei-Stößel-Ausführung; mechanische Synchronisation; einfache Ansteuerung über ein Ventil; platz- und kostensparend



Abbildung Spannzylinder von Festo

Spannzylinder

  • Spannmodule (EV): Flach, kolbenstangenlos, Membranprinzip; Spannkraft bis 1.640 N, für enge Einbauräume und raue Umgebungen
  • Linear-Schwenkspanner (CLR): Kombinierte Linear- und Schwenkbewegung; Spannkraft bis 1.600 N, Hub bis 50 mm; ideal für flexible Spannaufgaben und Schweißanwendungen
  • Gelenkzylinder (DW): Mit Gabelkopf und Gelenkgabel; Spannkraft bis 3.016 N; robust, ideal für Schweißprozesse, mit Feststelleinheit erhältlich

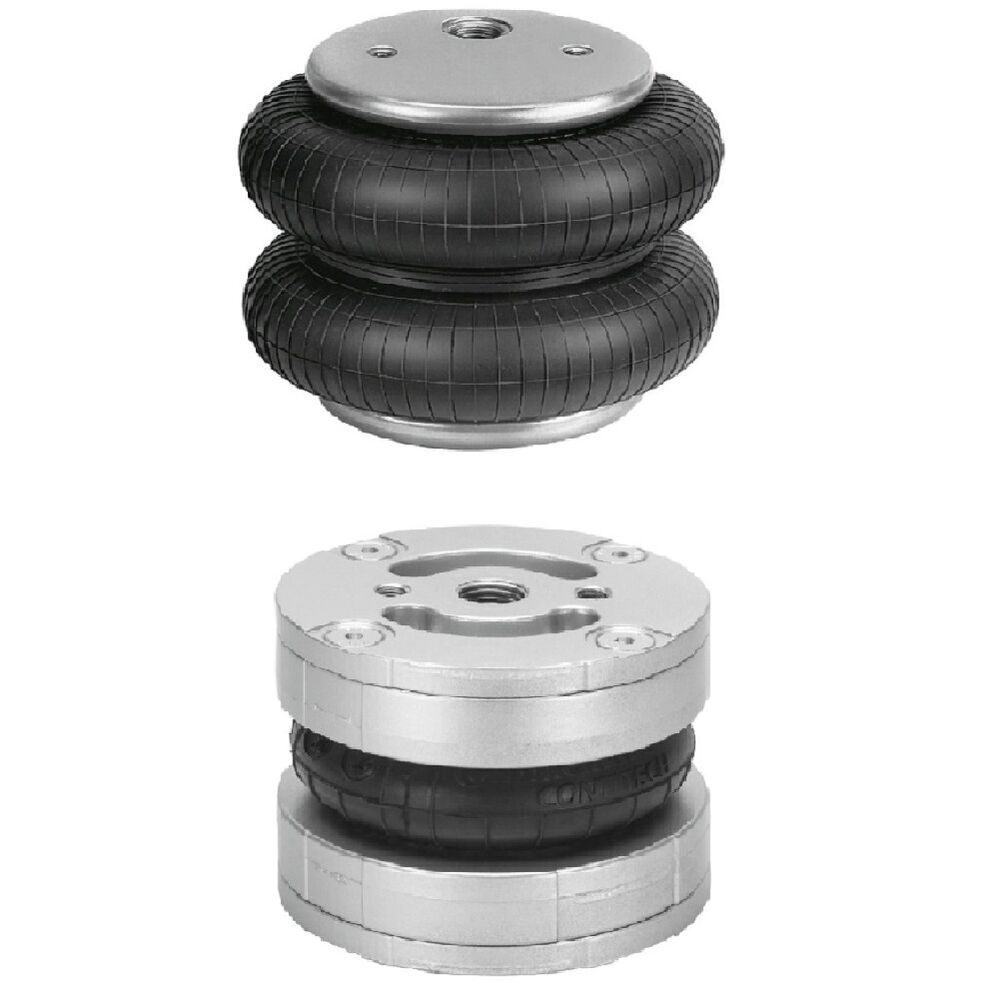

Abbildung von zwei Balgzylindern von Festo

Membranantriebe und Luftfedersysteme

Balgzylinder:

  • Einfachwirkender Membranantrieb oder Luftfeder

  • Kompakter Aufbau mit Gummibalg zwischen Anschlussplatten

  • Geringe Einbauhöhe, bis 20° Winkelversatz möglich

  • Dämpfend oder antreibend nutzbar

  • Medien: Druckluft, Gase, Flüssigkeiten (gummiverträglich)

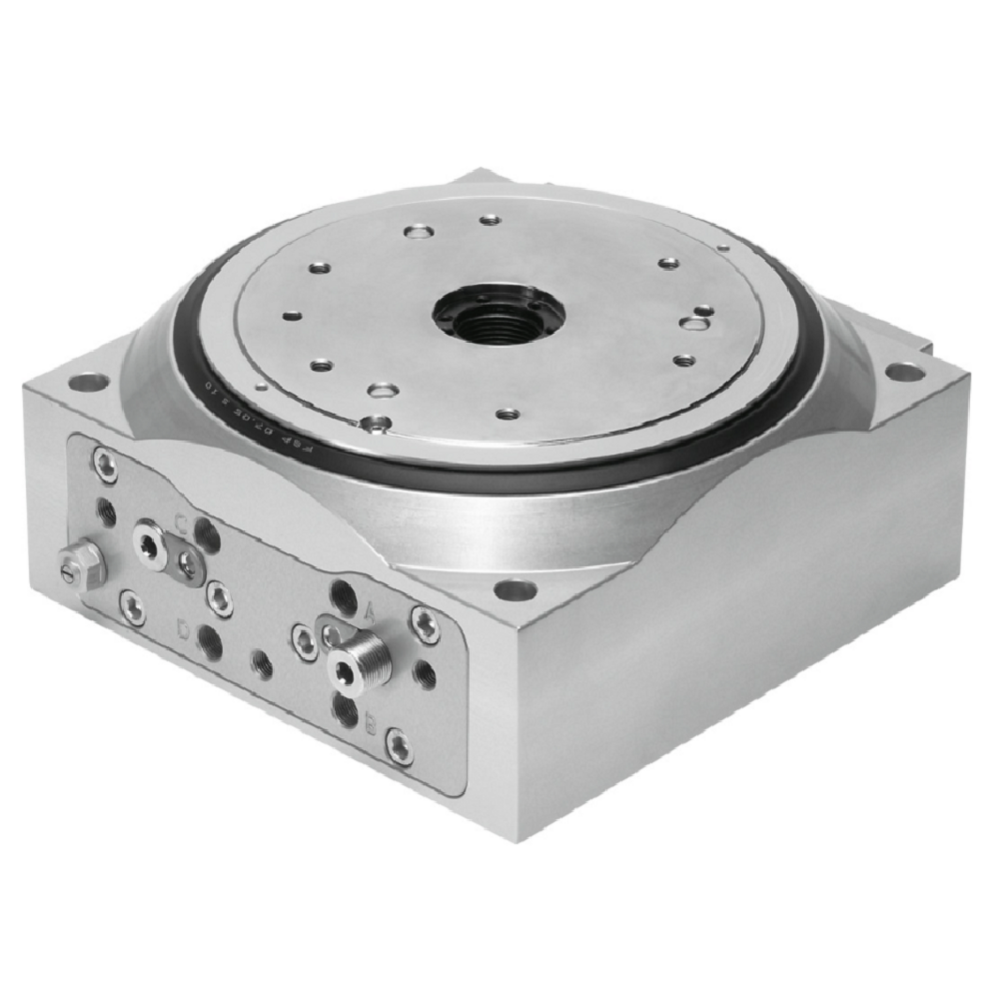

Abbildung eines silbernen Rundschalttischs von Festo

Rundschalttische

  • Kompakt, leise, präzise und belastbar

  • Umrüstbar: Rechts-/Linkslauf, Pendelbetrieb

  • Integrierter Überlastschutz (Gr. 140/220)

  • Einfache Montage (Plug-and-Work)

  • Integrierte Sensoren und Dämpfung

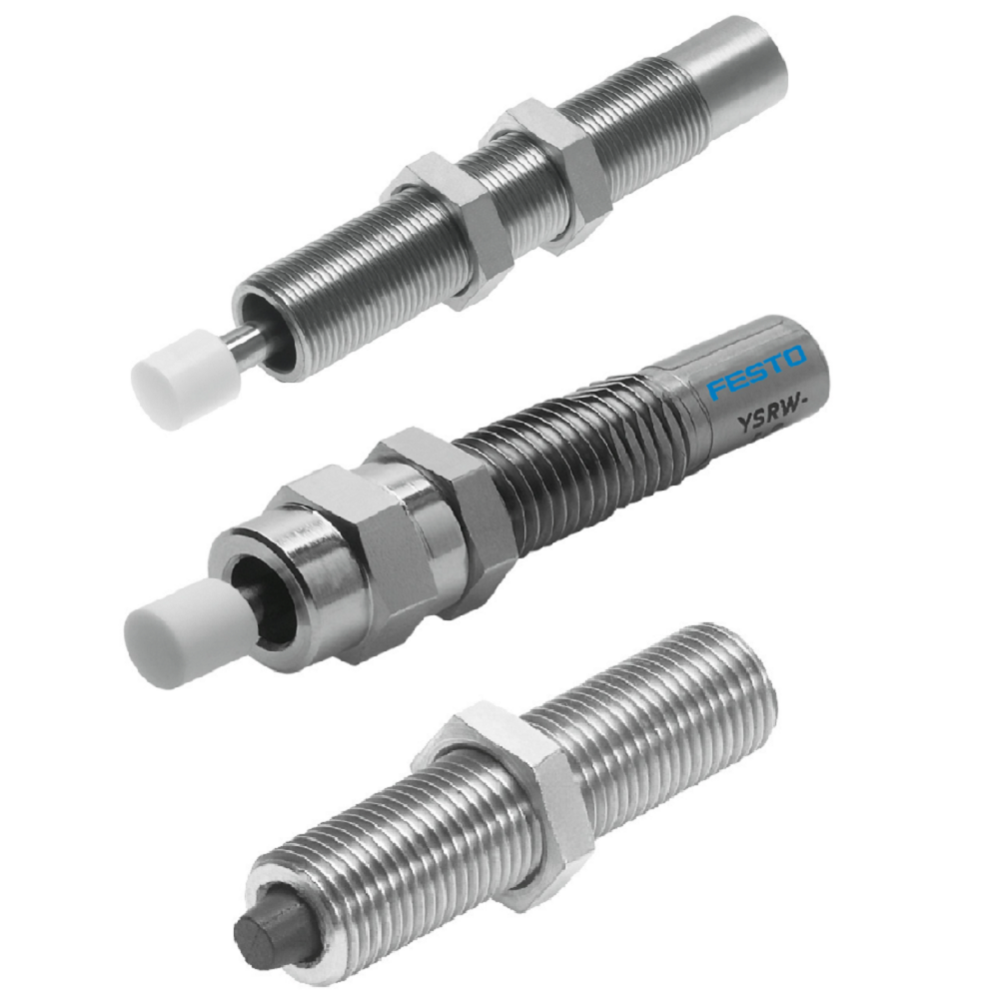

Abbildung von drei Stoßdämpfern von Festo

Industriestoßdämpfer

  • Hydraulische Stoßdämpfer (z. B. YSR-C, DYSS, DYSD): Selbsteinstellend oder manuell einstellbar; für lineare und rotative Anwendungen; unterschiedliche Dämpfungsverläufe (kurz & hart oder lang & weich)

  • Mechanische Stoßdämpfer DYEF: Mit Gummipuffer; feste oder einstellbare Dämpfung; für geringere Energieaufnahme

  • Ölbremszylinder DYHR: Konstant langsame Bremsung, einstellbare Geschwindigkeit, integrierte Rückstellfeder; Ideal für Vorschübe bis 0,1 m/s
